SICK CLV630/CLV631/CLV632固定式条码阅读器结合了高读取性能与SMART条码重组功能，能够将脏污或毁损后的条码重新组合起来并能准确地将条码识别出来。SICK CLV630/CLV631/CLV632系列依照客户不同的应用提供了多样式的型号供客户选择。
SICK SICK CLV630/CLV631/CLV632产品型号：
长距离——CLV630-0000:单线式，正面窗，标准型；CLV630-1000:多线式，正面窗，标准型；CLV630-2000:单线式，侧面窗，转角角度105°，标准型；CLV630-3000:多线式，侧面窗，转角角度105°，标准型；CLV630-6000:单线式，摆镜型，标准型。
长距离——CLV630-0120:单线式，正面窗，以太网型；CLV630-1120:多线式，正面窗，以太网型；CLV630-2120:单线式，侧面窗，转角角度105°，以太网型；CLV630-3120:多线式，侧面窗，转角角度105°，以太网型；CLV630-6120:单线式，摆镜型，以太网型。
中距离——CLV631-0000:单线式，正面窗，标准型；CLV631-1000:多线式，正面窗，标准型；CLV631-2000:单线式，侧面窗，转角角度105°，标准型；CLV631-3000:多线式，侧面窗，转角角度105°，标准型；CLV631-6000:单线式，摆镜型，标准型。
中距离——CLV631-0120:单线式，正面窗，以太网型；CLV631-1120:多线式，正面窗，以太网型；CLV631-2120:单线式，侧面窗，转角角度105°，以太网型；CLV631-3120:多线式，侧面窗，转角角度105°，以太网型；CLV631-6120:单线式，摆镜型，以太网型。
短距离——CLV632-0000:单线式，正面窗，标准型；CLV632-1000:多线式，正面窗，标准型；CLV632-2000:单线式，侧面窗，转角角度105°，标准型；CLV632-3000:多线式，侧面窗，转角角度105°，标准型；CLV632-6000:单线式，摆镜型，标准型。
短距离——CLV632-0120:单线式，正面窗，以太网型；CLV632-1120:多线式，正面窗，以太网型；CLV632-2120:单线式，侧面窗，转角角度105°，以太网型；CLV632-3120:多线式，侧面窗，转角角度105°，以太网型；CLV632-6120:单线式，摆镜型，以太网型。
SICK CLV630/CLV631/CLV632特性:
1、内建CAN以太网TCP/IP模块及Profinet模块，不需外加以太网网关，提供低成本的以太网连接
2、Smart条码重组功能，遇到损毁、脏污或被遮盖住的条码标签仍可保持高读取率
3、Micro SD记忆卡插槽，不再需要计算机即可透过Micro SD记忆卡来做参数更新
4、内建LED条状显示，内建功能按键，透过外部两个按键与LED显示即可轻易地操作条码阅读器，在条码阅读器上即可开启对比条码功能
5、数据处理-自动调节条码种类分类与字符长度限制功能，数据格式可依客户需求自行编辑
6、多样化的CAN BUS功能，可在CAN BUS网络架构中，当一个多任务器
7、新一代的操作软件SOPAS，新的SOPAS软件将适用于未来所有SICK的新产品，利用简易连接助手能够快速地设定内部网络中的任何一个条码阅读器
8、摆镜式提供了广大的读取范围
9、即使对象在高速的行进中仍可将条码准确地检测出来
SICK CLV630/CLV631/CLV632详细参数：
类型：一维条码阅读器
聚焦方式：固定焦距
读取方式：单线/多线扫描——正面窗；单线/多线扫描——侧面窗，转角角度约105°
激光二极管（波长）：红光波长655nm
激光二极管寿命：20000个工作小时以上
激光安全等级：Class2（符合DIN EN 60825-1）与IEC 60825-1
有效阅读角度：最大50°（正门窗）
扫描频率：400-1200Hz
分辨率：0.15-1.0mm（依不同型号而定）
多线型扫描激光高度：在200mm处15mm高（8条扫描线）
条码印刷与背景色对比（PCS）：≥60%
抗光线干扰能力：2000lx（条码上亮度）
单条激光扫描可容许条码数量：1-20（标准解码），1-6（SMART条码重组功能）
单次触发最多可读取条码数量：1-50（自动识别）
可支持的条码种类：Code39，Code128，Code93，Codabar，EAN，EAN128，UPC，2/5 Interleaved
条码符号长度：单个条码最多至50个字符，一个读取区间内最多可读取1500个字符
条码宽窄比例：2：1-3：1
有效读取次数：1-99
动作指示灯：6个状态LED指示灯
支持记忆卡：Micro SD（Flash card），512MB
声音提示功能：蜂鸣器，可被关闭或可设定成其输出提醒
外部操作装置：两个外部设定按钮
触发方式：外部信号，内部触发，接口软件触发，Auto-cycle
数据输出接口：RS232或RS422/485,以太网，CAN-Bus，通讯协议可设定
数据传输速率：2400-115kBaud
通信协议：SICK标准接口
工作状态：可单机工作
"CAN"数据接口：CAN-Sensor网络架构
CAN-BUS数据传输速度：20k bit/s — 1M bit/s
以太网接口：10/100M bit/s
AUX辅助接口：RS232，57600bit/s，以太网-固定格式字符串输出
数字信号输入：标准型：2组；以太网型：1组；另外可透过CMC600模块再外加两组输入信号接点
数字信号输出：标准型：2组；以太网型：不提供；另外可透过CMC600模块再外加两组输入信号接点
电气连接：标准型：15-pin三排公接头，90cm长电缆线
供电电压与消耗功率：18-30VDC / 5W
外壳材质：铸铝
工业保护等级/保护等级：IP65（符合DIN 40050）/CLASS 3（符合VDE 0106/IEC1010-1）
EMC测试：射频干扰：EN 61000-6-4 2001-10/抗干扰能力：EN 61000-6-2 2005-08符合EN
震动/撞击测试：60068-2-6/符合EN 60068-2-27
产品重量：标准型：320g；以太网型：250g
尺寸：正面窗：96mm×61mm×38mm；侧面窗：96mm×80mm×38mm；摆镜式：96mm×95mm×41mm
操作/储藏温度：0-+40℃/-20-+70℃
最大湿度：90%
SICK CLV630长距离型单线/多线式正面窗/侧面窗/摆镜型读取范围

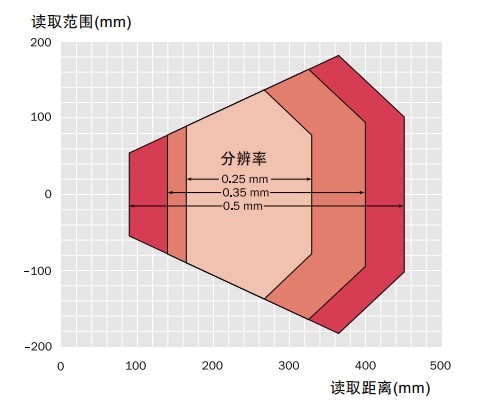

SICK CLV631中距离型单线/多线式正面窗/侧面窗/摆镜型读取范围
SICK CLV632短距离型单线/多线式正面窗/侧面窗/摆镜型读取范围
|
