Wireless Fusion是一个用来创建无线配置文件的应用程序，每个配置文件指定安全参数让用户连接到特定的ESSID WLAN上
1、Find WLANs

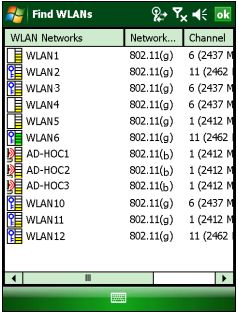

使用Find WLANs程序可以发现终端附件的可用网络，为了打开Find WLANs程序，点击 Signal Strength图标 > Find WLANS。
Find WLANs列表显示：
● WLAN Networks - 可用的无线网络，包括Infrastructure和Ad-hoc，图标表示信号的强度和是否加密。
● Network Type - 网络类型， 802.11(a), 802.11(b) 或 802.11(g)。
● Channel - AP/Ad-hoc传输的频道。
● Signal Strength - AP/Ad-hoc的信号强度。

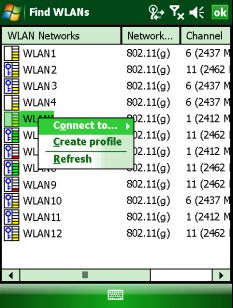

点击并长按其中一个WLAN网络，可以打开一个菜单，提供三个选项：Connect to, Create
profile和Refresh。
● Connect to - 查看与所选ESSID匹配的配置文件列表，终端连接到指定的配置文件。
● Create profile - 创建一个新的WLAN配置文件。开始Profile Editor Wizard。
● Refresh - 更新WLAN列表。

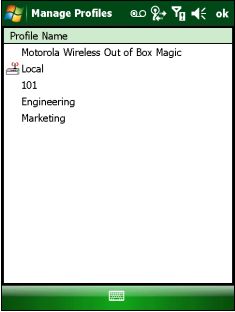

2、Manage Profiles
配置文件是一组为了把移动终端连接到指定WLAN上的操作参数，不同的网络环境中使用不同的配置文件，Manage Profiles中显示用户创建的无线配置文件，最多可以同时有32个配置文件，为了打开Manage Profiles程序，点击 Signal Strength图标 >Manage Profiles。
根据配置文件的图标来识别配置文件的当前状态。
Connect to a Profile
Editing a Profile
Creating a New Profile
Deleting a Profile
Ordering Profiles

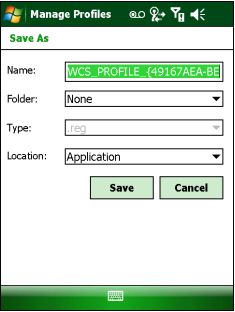

Export a Profile
Profile Roaming
3、Profile Editor Wizard
使用Profile Editor Wizard来创建一个新的WLAN配置文件或编辑一个已存在的配置文件。如果编辑已存在的配置文件，字段反映了该配置文件当前的设置。如果要创建一个新的配置文件，字段将是缺省值。
Profile Name
Profile Name：配置文件的名称，限制64个字符内。
ESSID：ESSID为802.11的标识符，该ESSID是一个最大32个字符的字符串，区分大小写，用来标识WLAN，必须匹配AP与移动终端的ESSID。
Operating Mode
Operating Mode：Infrastructure通过AP来传输和接收数据；Ad-hoc使用共享ESSID来点对点通讯。
Country：国家。
Security Mode
Security Mode在Infrastructure模式下出现。
Security Modes:
| Security Mode |
验证类型 |
加密类型 |
Pass-phrase/Hexkey配置 |
| Legacy (Pre-WPA) |
None,
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
Open,
WEP-40 (40/24),
WEP-104 (104/24) |
加密类型为None时，用户输入；为其他加密类型时，无输入 |
| WPA - Personal |
None |
TKIP |
用户输入 |
| WPA2 - Personal |
None |
TKIP，AES |
用户输入 |
| WPA - Enterprise |
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
TKIP |
无输入 |
| WPA2 - Enterprise |
EAP-TLS,
EAP-FAST,
PEAP,
LEAP,
TTLS |
TKIP，AES |
无输入 |
Authentication Type（验证类型）
| Authentication |
描述 |
| None |
网络中未使用验证设置 |
| EAP-TLS |
采用 EAP 和“隧道传输层安全性” (TTLS)。EAP-TTLS将证书和另一种安全性方法（如：密码）组合使用。 |
| EAP-FAST |
EAP-FAST 有两种方法提交PAC：通过带外安全机制进行手动递送和自动提供。
手动递送机制可以是任何递送机制，只要网络管理员认为该机制对其网络来说足够安全。 自动提供建立一条加密隧道以保护客户端验证并将 PAC 提交给客户端。此机制，尽管不如手动方法安全，但比 LEAP 中使用的身份验证方法更安全 |
| PEAP |
保护性可扩展身份验证协议 (PEAP) 是由 Microsoft、Cisco 和 RSA Security 发起的一种 Internet Engineering Task Force (IETF) 协议草案。PEAP 创建一个加密隧道，与安全网页（SSL）所使用的隧道相似。在此加密隧道之内，其他许多 EAP 验证方法可用来执行客户端验证。PEAP 要求在 RADIUS 有 TLS 证书，但与 EAP-TLS 不同，客户端上不要求证书。PEAP 尚未获得 IETF 认可。IETF 正在比较 PEAP 和 TTLS（ 隧道 TTLS）为在 802.11 无线系统上的 802.1X 验证决定一种验证标准。PEAP 是身份验证类型，旨在利用服务器侧的 EAP 传输层安全性（EAP-TLS），并支持多种验证方法，包括用户密码和一次性密码，以及“通用令牌卡（Generic Token Card）”。 |
| LEAP |
可扩展身份验证协议（EAP）的一个版本。LEAP 是 Cisco 开发的专属可扩展验证协议，它提供挑战与响应验证机制和动态密钥指派。 |
| TTLS |
TTLS（隧道传输层安全性）这些设置定义用来验证用户的协议和凭证。在 TTLS 中，客户端使用 EAP-TLS 来证实服务器，并在客户端与服务器之间创建一个 TLS 加密的频道。客户端可使用另一个验证协议。通常基于密码的协议促使此类加密的信道启用服务器证实。挑战和相应数据包通过一条非暴露的 TLS 加密频道发送。目前的 TTLS 实现支持所有 EAP 定义的方法，以及若干较陈旧的方法（CHAP、PAP、MS-CHAP 和 MS-CHAP-V2）。通过定义新属性来支持新协议，可以方便地将 TTLS 扩展用于新协议。 |
Tunneled Authentication
| Tunneled Authentication |
Authentication Type |
描述 |
| PEAP |
TTLS |
EAP-FAST |
| CHAP |
|
X |
|
CHAP全称是PPP（点对点协议）询问握手认证协议 （Challenge Handshake Authentication Protocol）。该协议可通过三次握手周期性的校验对端的身份，可在初始链路建立时完成时，在链路建立之后重复进行。通过递增改变的标识符和可变的询问值，可防止来自端点的重放攻击，限制暴露于单个攻击的时间。 |
| EAP-GTC |
X |
|
X |
EAP-GTC（通用令牌卡）与 EAP-OTP 相似（硬件令牌卡除外）。此请求包含一个可显示的消息；而响应则包含从硬件令牌卡读取的字符串。 |
| MD5 |
|
X |
|
Message Digest Algorithm MD5（中文名为消息摘要算法第五版）为计算机安全领域广泛使用的一种散列函数，用以提供消息的完整性保护。 |
| MS CHAP |
|
X |
|
MS-CHAP是Microsoft版本的挑战握手认证协议（CHAP）。这个协议有两个版本，MS-CHAPv1（在RFC 2433中定义）和MS-CHAPv2（在RFC 2759中定义）。MS-CHAPv2在Windows NT 4.0 SP4中引入，后来被加到Windows 98（通过"Windows 98 Dial-Up Networking Security Upgrade Release"）和Windows 95（通过"Dial Up Networking 1.3 Performance & Security Update for MS Windows 95"升级）中去。Windows Vista不再支持MS-CHAPv1。
MS-CHAP被当做一个认证选项，用在微软为虚拟专用网络而实现的PPTP协议中。它还被当做用来提供WiFi安全的RADIUS服务器的一个认证选项，后者使用WPA企业版协议。此后，它更被用作受保护可扩展身份验证协议（PEAP）的主要安全选项。 |
| MS CHAP v2 |
X |
X |
X |
MS-CHAP是Microsoft版本的挑战握手认证协议（CHAP）。这个协议有两个版本，MS-CHAPv1（在RFC 2433中定义）和MS-CHAPv2（在RFC 2759中定义）。MS-CHAPv2在Windows NT 4.0 SP4中引入，后来被加到Windows 98（通过"Windows 98 Dial-Up Networking Security Upgrade Release"）和Windows 95（通过"Dial Up Networking 1.3 Performance & Security Update for MS Windows 95"升级）中去。Windows Vista不再支持MS-CHAPv1。
MS-CHAP被当做一个认证选项，用在微软为虚拟专用网络而实现的PPTP协议中。它还被当做用来提供WiFi安全的RADIUS服务器的一个认证选项，后者使用WPA企业版协议。此后，它更被用作受保护可扩展身份验证协议（PEAP）的主要安全选项。 |
| PAP |
|
X |
|
密码认证协议（PAP），是 PPP 协议集中的一种链路控制协议，主要是通过使用 2 次握手提供一种对等结点的建立认证的简单方法，这是建立在初始链路确定的基础上的。
完成链路建立阶段之后，对等结点持续重复发送 ID/ 密码给验证者，直至认证得到响应或连接终止。
对等结点控制尝试的时间和频度。所以即使是更高效的认证方法（如CHAP），其实现都必须在 PAP 之前提供有效的协商机制。
该认证方法适用于可以使用明文密码模仿登录远程主机的环境。在这种情况下，该方法提供了与常规用户登录远程主机相似的安全性。 |
| TLS |
X |
|
X |
安全传输层协议（TLS）用于在两个通信应用程序之间提供保密性和数据完整性。该协议由两层组成： TLS 记录协议（TLS Record）和 TLS 握手协议（TLS Handshake）。较低的层为 TLS 记录协议，位于某个可靠的传输协议（例如 TCP）上面，与具体的应用无关，所以，一般把TLS协议归为传输层安全协议。 |
User Certificate Selection
如果在Tunneled Authentication中选择Provide User Certificate打钩，或者，在authentication type中选择了TLS， Installed User Certificates就会出现。

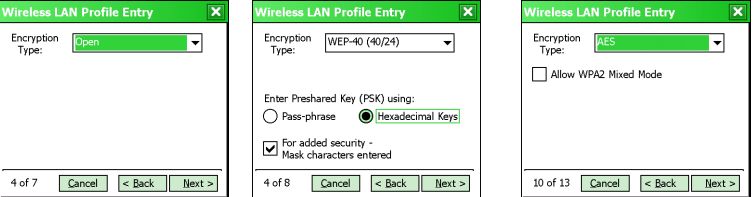

Encryption（加密）
加密选项：
| Encryption |
描述 |
| Open |
选择Open（默认值）时，需要整个网络没有加密，选择这个选项时，网络上传输的数据没有安全性。 |
| WEP-40 (40/24) |
选择WEP-40 (40/24)用来使用64位密钥长度的WEP加密，这种加密方式仅适用于Authentication Type为None的 Legacy security mode。注意：有时也被成为WEP-64 |
| WEP-104
(104/24) |
选择WEP-104 (104/24)用来使用128位密钥长度的WEP加密，这种加密方式仅适用于Legacy security mode。注意：有时也被成为WEP-128 |
| TKIP |
选择TKIP临时密钥完整性协议，这种加密方式适用于除Legacy外的所有安全模式。 |
| AES |
选择AES高级加密标准，这种加密方法适用于WPA2 - Enterprise 和 WPA2 - Personal |

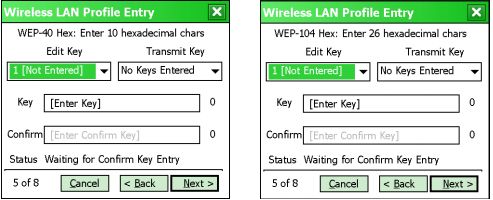

Hexadecimal Keys
输入带隐藏字符的十六进制密钥：
1、选择For added security - Mask characters entered复选框
2、点击Next
3、仅对于WEP，在Edit Key下拉列表中，选择要输入的密钥号。
4、在Key字段，输入密钥。
① WEP-40，输入10个十六进制字符
② WEP-104，输入26个十六进制字符
③ TKIP，输入64个十六进制字符
④ AES，输入64个十六进制字符
5、在Confirm字段，重复刚刚输入的密钥。
6、仅对于WEP，在Transimit Key下拉列表中，选择要传输密钥号。
7、点击Next， IPv4 Address Entry 对话框会显示。
输入不带隐藏字符的十六进制密钥：
1、点击Next
2、仅对于WEP，在每个Key字段，输入密钥
① WEP-40，输入10个十六进制字符
② WEP-104，输入26个十六进制字符
③ TKIP，输入64个十六进制字符
④ AES，输入64个十六进制字符
3、仅对于WEP，在Transimit Key下拉列表中，选择要传输密钥号。
4、点击Next， IPv4 Address Entry 对话框会显示。
Pass-phrase Dialog
当选择None作为验证，WEP作为加密时，可以选择Pass-phrase，接着会提示用户输入通行密码。
当选择None作为验证，TKIP作为加密时，用户必须输入一个通行密码。
当选择None作为验证，AES作为加密时，用户必须输入一个通行密码。
输入不带隐藏字符的Pass-phrase密码：
1、点击Next
2、在Key字段里输入密码
① WEP-40，输入4到32个字符
② WEP-104，输入4到32个字符
③ TKIP，输入8到63个字符
④ AES，输入8到63个字符
3、点击Next， IPv4 Address Entry 对话框会显示。
IPv4 Address Entry
通过IPv4 Address Entry对话框，来配置网络的IP地址，子网掩码,
网关，DNS，WINS
IP、DNS、WINS自动获取或手动分配。
Transmit Power
Battery Usage
使用无线网络时的电池用量的三种选择：
CAM：持续唤醒模式，提供最佳的网络性能，但得到最短的电池使用。
Fast Power Save：默认设置，比CAM有更好的电池使用时间，但网络性能有所下降。
MAX Power Save：拥有最长的电池使用时间，降低了网络的性能。然而，当网络具有最小的延迟时，MAX Power Save与Fast Power Save的网络性能是相当的。

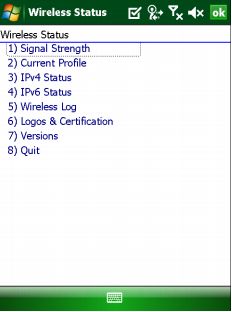

4、Wireless Status Application
点击Signal Strength图标 > Wireless Status

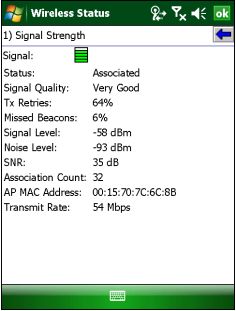

① Signal Strength

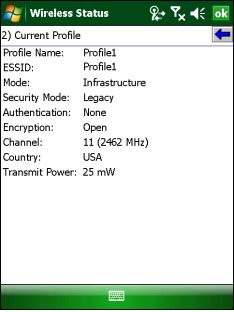

② Current Profile

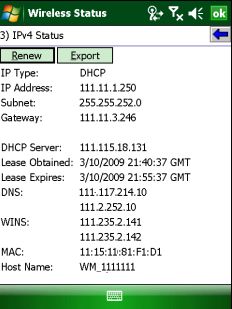

③ IPv4 Status

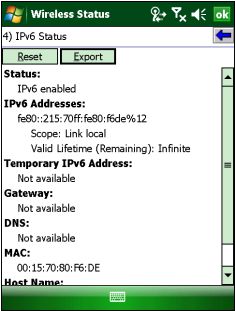

④ IPv6 Status

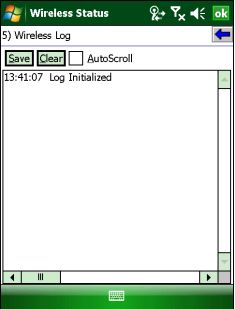

⑤ Wireless Log
⑥ Logos & Certification
⑦ Versions
⑧ Quit
