1、Intermec PF8T标签打印机各部位介绍

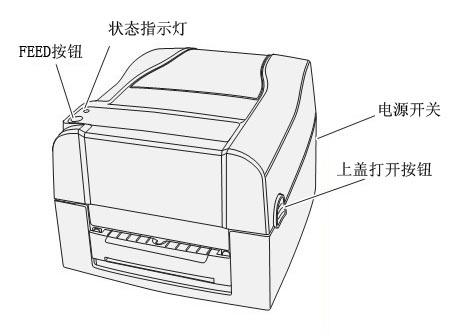

1.1 状态指示灯/FEED按钮/电源开关/上盖打开按钮

1.2 折叠纸入口/电源开关/电源插孔/USB口/并口/以外网接口/串口

1.3 上盖打开按钮（两侧）/标签卷芯轴/打印机构/碳带回卷轮/锁定结构（两侧）/碳带回收空轴

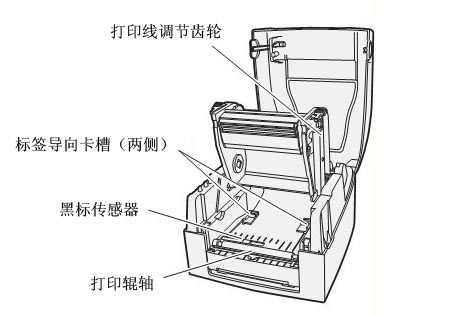

1.4 打印线调节齿轮/标签导向卡槽（两侧）/黑标传感器/打印辊轴

2、Intermec PF8T标签打印机安装说明
2.1 按钮和指示灯状态说明
● 按钮说明
① 按下FEED键，打印机脱机走纸；
② 按住FEED键开机，打印机进入介质感应模式
●指示灯状态说明
① 闪烁绿色，可能：打印机在自动感应模式下；打印机正在下载字体、图形、格式。
② 稳定绿色，可能：打印机在准备好模式下；打印机在打印模式下；打印机在DUMP模式下。
③ 稳定橙色，可能：打印机在引导模式下。
④ 闪烁红色，可能：打印机卡纸；打印头过热；步进电机过热；打印机正在下载Firmware。
⑤ 固定红色，可能：打印机没有介质或碳带；打印机在错误模式下。

2.2 标签纸安装
2.2.1 Tear-off模式下标签纸安装
①按下打印机两端的上盖打开按钮，打开上盖。
②把标签卷插入到标签卷芯轴。
③把标签卷轴放到两个卡口上。
④按下两侧的锁定机构，打开打印机构。
⑤推开标签导向卡槽，让标签从卡槽中穿过。
⑥调节标签导向卡槽以适应标签的宽度。
2.2.2 剥离模式下标签纸安装
①按下打印机两端的上盖打开按钮，打开上盖。
②把标签卷插入到标签卷芯轴。
③把标签卷轴放到两个卡口上。
④按下两侧的锁定机构，打开打印机构。
⑤打开剥离机构。
⑥推开标签导向卡槽，让标签从卡槽中穿过。
⑦调节标签导向卡槽以适应标签的宽度。
⑧把标签开端剥离出10cm的底纸。
⑨底纸绕着剥离辊，进入剥离机构，从剥离机构下面的槽口过去
⑩拉住标签介质，同时拉动底纸直到底纸被拉直。
⑾关闭剥离机构。
2.2.3 切刀模式下标签纸安装
①按下打印机两端的上盖打开按钮，打开上盖。
②把标签卷插入到标签卷芯轴。
③把标签卷轴放到两个卡口上。
④按下两侧的锁定机构，打开打印机构。
⑤推开标签导向卡槽，让标签从卡槽中穿过。
⑥调节标签导向卡槽以适应标签的宽度。
⑦把标签从切刀机构中穿过。

2.3 碳带安装
①按下打印机两端的上盖打开按钮，打开上盖。
②按下两侧的锁定机构，打开打印机构。
③插入空的碳带卷芯到碳带回卷轴上。
④插入一卷新的碳带到碳带供应轴上。
⑤把碳带来出来，粘到空轴上，转动碳带回收轴，把碳带转动平整为止。
⑥牢牢关闭打印机上盖。
⑦按FEED按钮，直到绿色指示灯亮起。

2.4 执行测试打印
能够通过打印测试标签来确认打印机是否工作正常，并且能够得到打印机的设置信息，也能够检测到打印的质量。
①安装标签和碳带
②按住FEED键开机，状态指示灯绿色闪烁2秒，红色闪烁2秒，然后绿色再次闪烁。
③如果你使用连续纸或间隔标签，当状态指示灯闪烁绿色时松开FEED按键。
如果你使用黑标标签，当状态指示灯闪烁红色时松开FEED按键。
④打印机自动调节标签传感器，并且打印机出来3-4张标签。
短暂暂停后，会打印出来一个测试标签，并且打印机进入DUMP模式。
⑤按下FEED键，打印机返回到正常操作状态
或者，测试标签后，按住FEED键至少3秒钟，打印机将恢复出厂默认设置，这时打印机状态指示灯变为红色，等打印机恢复出厂设置后，指示灯变为绿色。

3、Intermec PF8T标签打印机配置
3.1 通过PrintSet来配置打印机
PrintSet是一个打印机配置工具，可以非常方便的配置打印机的设置参数。

3.2 更新打印机的Firmware
通过一个Config Tool来安装打印机的Firmware。
①确认打印机与PC连接
②下载PF8T的Firmware文件到PC上，文件后缀为ufz
③打开Congig Tool软件
④从端口下拉菜单中，选择所使用的端口（COM1或LPT1）
⑤选择PF8T打印机
⑥点击Firmware download
⑦点击Start Firmware Update wizard
⑧选择下载的ufz文件，点击OK

4、Intermec PF8T标签打印机故障说明
可能故障列表：

故障	可能的解决方法
电源打开但状态指示灯不亮	确认电源供应器是否连接到AC插座上
状态指示灯为绿色，但打印机不能进纸	①如果标签剥离传感器开着，确认最后一张打印的标签被剥去；②确认数据线插好
标签仅仅有部分内容被打印出来	①确认打印机打印机构被充分压下；②检查标签和打印头是否脏污
打印质量比较差	①清洁打印头；②调节打印头压力
打印机似乎在工作但没有打印	确认打印碳带的碳面与标签接触
打印停止，并且LED变为橙色	①标签传感器可能有问题，请做一个自动校正；②打印机有卡纸，打开打印机清理卡纸；③打印机的Firmware有问题，重新更新Firmware
标签被绕进辊轴	把标签从辊轴中抽出，并清洁辊轴
当打印机应该停止打印时，但打印机在继续打印或走纸	①检查是否有标签堵着标签传感器上；②打印机的Firmware有问题，重新更新Firmware

5、Intermec PF8T标签打印机调节

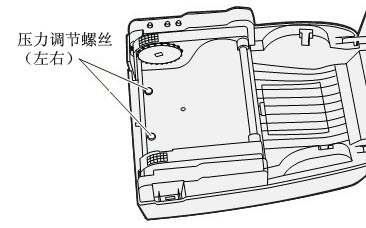

5.1 调节打印头的压力
当打印不同材料的标签或使用不同类型的碳带时，由于材料的不同而影响打印质量，如果有这种情况，就需要调节打印头压力来适用所使用的材料。
①关闭打印机
②按下打印机两端的上盖打开按钮，打开上盖
③使用一字螺丝刀，来调节螺丝，顺时针增加打印头压力，逆时针减小打印头压力

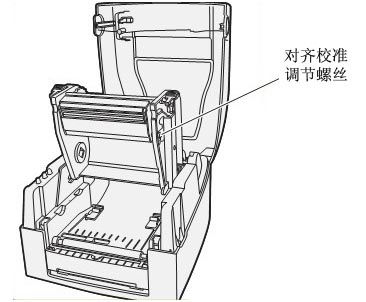

5.2 调节打印头的对齐
调节打印头和辊轴的对齐，能够提高打印质量
顺时针或逆时针旋转校准螺丝

标签 条码标签 碳带
