一、JY-3C条码检测仪和配件组成

1.1 JY-3C检测仪按键和指示

按键和指示灯	功能
开/关	(1)开机，接通检测仪电源。(2)关机，关闭检测仪电源。(3)唤醒，检测仪在节电睡眠状态时，被唤醒进入正常工作状态。
上翻	(1)显示换行或翻屏。(2)变换显示各级菜单。(3)在各级菜单中变换显示功能和参数。
下翻	(1)显示换行或翻屏。(2)变换显示各级菜单。(3)在各级菜单中变换显示功能和参数。
菜单/选择	(1)进入功能菜单。(2)各级菜单或功能选择。(3)对选择结果进行确认。
清除/返回	(1)清楚屏幕显示结果。(2)返回上一级菜单或上一次的选择。(3)返回开机初始状态。
打印/存储	(1)存储扫描结果到机内的存储器。(2)打印检测结果。
上次扫描	查看第1-N次扫描结果（检测仪设定为N次检测，完成全部扫描，显示条码检测平均值后）。单次检测时，此按钮无效。
译码指示灯	(1)开机，指示灯亮起。(2)条码扫描通过，显示为绿灯。(3)条码扫描不译码或未通过条码预设合格等级，显示为红灯。

1.2 JY-3C检测仪功能
（1）自动分辨被识读条码的码制，可从正反两方向识读条码符号。
（2）可检测EAN-13、EAN-8、UPC-A、UPC-E、交叉二五条码、ITF条码、128条码、三九条码、库德巴条码等多种码制。
（3）自动选择适合的测量孔径，给出依据条码分级检测方法的检测数据。
（4）可选择单次或N次（最多10次）扫描，选择N次扫描时，可得到条码N次扫描的平均符号等级。
（5）可存储不少于1000个EAN-13条码符号的单次检测结果。
（6）中文，英文操作菜单及结果显示。
（7）具有RS-232通讯接口，可连接打印机打印检测结果。
（8）可用U盘导出检测数据（与检测用CCD识读器共用USB接口）
（9）具有自动/手动关机功能，可以设置节电睡眠和自动关机时间。
（10）低电压警示，检测仪电池将耗尽时检测仪每隔13-15秒自动发出“嘀”声的低压警示。
（11）允许使用三种方式供电：4节5号碱性电池（随机配置）/专用外接直流稳压电源（随机配置）/4节镍氢5号充电电池（用户自行配置）。

1.3 JY-3C检测仪技术指标
（1）测量光源：660nm
（2）测量孔径（四档等效孔径）：0.076mm（3mil），0.127mm（5mil），0.152mm（6mil），0.254mm（10mil）
（3）允许测量条码最大长度（含条码空白区）：72mm
（4）检测结果存储容量：1000个EAN-13单次检测结果
（5）结果输出：
① 中文显示：双行液晶屏
② 译码状况指示：双色译码指示灯
③ 声音提示：蜂鸣器
④ 打印检测结果：RS-232接口
⑤ 检测数据导出：USB接口
（6）电源：4节5号碱性电池（随机配置）/专用外接直流稳压电源（随机配置）/4节镍氢5号充电电池（用户自行配置） （7）重量：检测仪主机（不包含电池）：0.3Kg，打印机（不包含电源）：0.4kg

1.4 JY-3C检测仪使用条码和存储条件

1.4.1 使用条件：
（1）使用环境：洁净少尘，无震动和电池干扰。勿将检测仪置于强光直射之处，勿将仪器置于水源和发热器附件，切勿将检测仪（特别是CCD识读器）与其他物体撞击。
（2）环境温度：10-40℃，环境湿度：30%-80% RH。
（3）电源：4节5号碱性电池（随机配置）/专用外接直流稳压电源（随机配置）/4节镍氢5号充电电池（用户自行配置）。
（4）被测条码：表面洁净，无尘、油和碎屑。
提示：以上给出的检测仪工作的环境温度和湿度是检测仪能够正常工作的环境温度和湿度条件。条码检测的环境、温度和湿度、照明应符合GB/T18348的相关要求。

1.4.2 存储条件：
（1）存储温度：5-50℃
（2）存储湿度：10%-90% RH

二、JY-3C条码检测仪的操作和使用

2.1 JY-3C检测仪的安装
检测仪使用之前，须完成下列安装操作。

2.1.1 电源的选择和安装。
检测仪的电源允许使用以下三种方式之一。
方式一：使用4节5号碱性电池。在检测仪的背后上部，有电池仓盖。请向上（仪器顶部）滑动，取下电池仓盖，按电池仓盒内指示的“+”“-”极方向装入电池，向下滑动电池仓盖，将仓盖盖好。
提示：为保证检测仪正常工作，切勿使用新旧程度不同或品牌不同的电池。如果超过一周不使用检测仪时，请取出电池另外存放。检测仪使用过的报废电池，请遵照国家或地区的相关规定进行回收或处置。
方式二：使用专用外接直流稳压电源。将随机配置的专用外接直流稳压电源插入AC220V插座，电源的一个输出端作为检测仪的电源输入端，插入检测仪顶端的外接电源插口。
提示：专用外接直流稳压电源有相同的两组输出。为安全起见，两组输出的插头完全相同，他们的输出参数相同。可同时为检测仪主机和随机配置的打印机供电。在不使用打印机时，为打印机供电的电源插头可以空置，但不要使其接触金属物品!使用专用外接直流稳压电源时，检测仪会自动切断机内电池供电。请勿随意使用其他稳压电源，否则可能会造成检测仪不能正常工作或者损坏。
方式三：使用4节5号镍氢充电电池（4节镍氢充电电池及其充电器由用户自行配备）。与安装碱性电池弯曲 相同，取下仪器背部的电池仓盖，按电池仓盒内指示的“+”“-”极方向装入电池，向下滑动电池仓盖，将仓盖盖好。
建议使用容量不小于2300mA（电压1.25V）的5号镍氢充电电池。如果使用低于此容量的镍氢充电电池，电池的持续工作时间可能较短。
注意：检测仪只能使用镍氢充电电池，不允许使用镍镉充电电池、锂充电电池或其他种类的充电电池，以免造成对仪器的损害，甚至引发危险情况！
提示：为保证检测仪正常工作，切勿使用新旧程度不同或品牌不同的电池。如果超过一周不使用检测仪时，请取出电池另外存放。检测仪使用过的报废电池，请遵照国家或地区的相关规定进行回收或处置。

2.1.2 打印机的安装。
如果需要打印检测结果，使用本机配置的专用打印机电缆连接检测仪主机和随机配置的打印机。
注意：连接专用打印机电缆时必须关闭检测仪主机电源，同时断开打印机的电源（拔除打印机的电源线），以免损坏检测仪和打印机的RS-232通讯接口。

2.1.3 JY-3C检测仪显示角度的调整
为方便检测仪的操作者观察屏幕上的显示结果，可以使用检测仪主机背后的支架调整检测仪的仰角。
提示：调整和使用检测仪支架时，请勿过度用力，以免损坏支架和支架的定位装置。

2.1.4 检测数据的导出
如果需要将存储在检测仪机内的检测数据导出，可以准备好一个U盘（用户自行配置，容量大于1G）。
完成检测仪安装工作后，可以进入检测仪的设置和条码检测工作。

2.2 JY-3C检测仪的操作和使用

2.2.1 检测仪开机
检测仪安装完成后，按下检测仪面板的开/关键，即接通电源，检测仪操作系统和应用程序自检启动，启动和自检需要15-20秒，请耐心等待。蜂鸣器发出“嘟”长音，液晶屏上显示：JY-3C 准备扫描！，表示检测仪准备就绪，可以进行功能设置或检测条码符号。

2.2.2 检测仪的功能和设置
检测仪共有三项一级菜单（一级菜单中包含二级菜单和三级菜单）内容可供用户选择和设定。
菜单列表：

一级菜单	二级菜单	三级菜单
● 信息	◆ 显示完整译码
	◆ 译码
	◆ 数据导出
● 校准	◆ 最小值
	◆ 最大值
	◆ 校准
● 设置	◆ 扫描次数
	◆ 合格等级
	◆ 计量单位
	◆ 语言
	● 时间	◆ 时区
		◆ 时间
		◆ 日期
	● 电源	◆ 睡眠时间
		◆ 关机时间
	● 打印机设置	◆ 添加打印纸

开机后，按下检测仪面板的菜单/选择键，进入功能设置程序，功能使用和设置的顺序如下。

2.2.2.1 信息
◆ 显示完整译码
功能：在条码译码字符大于15位时，检测仪的屏幕一行（最多显示15个西文字符）不能显示全部译码数据，应用此功能可以查看完整的上次扫描译码数据。
提示：如果条码译码字符小于或等于15位时，可以在一行内显示全部译码，无需使用本功能。
方法：按下检测仪面板的菜单/选择键，进入检测仪的功能选择菜单，液晶屏上显示：

按下检测仪面板的菜单/选择键，液晶屏上显示：

查看本次扫描完整的译码数据，显示本次扫描的全部译码数据的前两行，按下检测仪面板的↓键，继续查看本屏未看到的译码数据。
◆ 译码
功能：针对128条码的字符集A、字符集B、字符集C在液晶屏上的表示方法。
方法：检测128条码之后，按下检测仪面板的菜单/选择键，进入检测仪的功能选择菜单“显示完整译码”，按下检测仪面板的↓键，液晶屏上显示：
◆ 数据导出
功能：从检测仪内置存储器中导出已经存储的检测数据，导出的数据为txt格式，可以在计算机中应用。从检测仪机内存储器向U盘导出的检测数据不能再导入检测仪。
方法：按下检测仪面板的菜单/选择键，逐步进入检测仪的功能选择菜单“译码”，按下检测仪面板的↓键，液晶屏上显示：

从检测仪下部USB接口上，拔除CCD识读器，插入U盘（U盘容量大于等于1G）。
按下检测仪面板的菜单/选择键，开始执行检测数据的导出工作，在此期间，请不要拔出U盘，直至液晶屏上显示：

此时，从检测仪机内置存储器中已经导出全部已经存储的检测数据，检测仪机内存储器同时自动清空。

2.2.2.2 校准

功能：为使检测仪能够准确判别条码符号的各项指标，在每次开机后，应用随机配置的检测仪校准板，对检测仪进行开机校准。
提示：随机配置的条码标准板是按照ISO9001的要求进行生产和检测的，确保校准板对标准的可追溯性，符合JY-3C条码检测仪对于校准板的全部要求。
注意：校准板使用过程中，应保持清洁，切勿被污损、折叠等造成物理损伤，切勿在阳光下暴晒。请勿使用已被损伤的校准板对检测仪进行校准，对于受到物理损伤或阳光暴晒的校准板应早日替换。校准板不使用时，应将校准板置于随机的封套内，放置在避光、干燥之处。
注意：校准板是价值较高的标准用具，且不在仪器的保修范围内。校准板的使用寿命为自交付用户时起的一年。如果需要新的校准板，请联系敏用数码。
方法：进入功能设置程序后，按下检测仪面板的↑或↓键，液晶屏上显示：

按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的↑或↓键，液晶屏上显示：

调整屏幕显示的最小值与校准板上给出的“Rmin”（例如Rmin5%）值相同。
按下检测仪面板的菜单/选择键，确认已经设定的“最小值”。 按下检测仪面板的↓键，液晶屏上显示：

按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的↑或↓键，调整屏幕显示的最大值与校准板上给出的"Rmax"（例如Rmax85%）值相同。
按下检测仪面板的↓键，液晶屏上显示：

按下检测仪面板的菜单/选择键，液晶屏上显示：

取出随机配置的检测仪校准板，手握CCD检测识读器，使CCD识读器的识读窗口贴近检测仪校准板第一排两个条码之中的任意一个条码符号，轻轻按动CCD检测识读器的识读钮三次，每按动一次识读钮，如果完成识读，显示器上的校准扫描次数会提示成：（1/3），（2/3），直至液晶屏上显示校准成功。
按下检测仪面板的清除/返回键，液晶屏上显示：

仪器校准工作完成。
按下检测仪面板的↓键，液晶屏上显示：

2.2.2.3 设置

◆ 扫描次数
功能：为完成条码的N次求均检测，调整或设置扫描次数。
方法：进入功能设置程序后，按下检测仪面板的菜单/选择键，液晶屏上显示：

提示：手册目前屏幕上的“1”只是示例，实际上这个数字是用户上次设定的数值，以下其他的示例均同。
按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的↑或↓键，调整或设置条码检测N次求均的“扫描次数”（1≤N≤10）。再按下检测仪面板的菜单/选择键，确认已经设定的扫描次数。液晶屏上显示扫描次数。
提示：扫描次数的选择依据国家标准和国际标准执行。
按下检测仪面板的↓键，液晶屏上显示：

◆ 合格等级
功能：由用户设置条码检测的合格等级。
方法：进入功能设置程序后，按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的↑或↓键，合格等级的范围可以设定为0.5~3.5级，可以设置的等级间隔为0.5级。
按下检测仪面板的↑或↓键，选择需要设定的合格等级，再按下检测仪面板的菜单/选择键，确认已经设定的合格等级。
提示：条码的合格等级通常来源于标准或条码生产和接收双方的协商结果。
按下检测仪面板的↓键，液晶屏上显示：

◆ 计量单位
功能：检测仪可以按照公制或英制计量单位给出检测结果。
方法：进入功能设置程序后，按下检测仪面板的菜单/选择键，液晶屏上显示：

按下检测仪面板的↑或↓键，可以往复选择公制或英制，再按下检测仪面板的菜单/选择键，确认已经选择的计量单位。
提示：在中国境内，依照中国标准使用公制单位的用户可以不改变出厂设置（出厂时设置成公制单位），直接使用。
按下检测仪面板的↓键，液晶屏上显示：

功能：检测仪可以显示中文和英文菜单，给出以中文和英文表示的检测结果。
方法：进入功能设置程序后，按下检测仪面板的菜单/选择键，液晶屏上显示语言，按下检测仪面板的↑或↓键，可以往复选择中文（屏幕显示：中文）或英文（屏幕显示：English）。
再按下检测仪面板的菜单/选择键，确认已经选择的语言。
按下检测仪面板的↓键，液晶屏上显示：

按下检测仪面板的↓键，液晶屏上显示：

◆ 电源
功能：设置检测仪的节电睡眠时间和自动关机时间。
节电睡眠状态：是检测仪的节电工作模式，在没有任何操作的前提下，经过设置的节电睡眠时间之后，检测仪进入节电睡眠状态。在节电睡眠状态时，按下检测仪面板的开/关键，可以将检测仪唤醒，重新进入正常工作状态。节电睡眠时间的设置范围为0-5分钟，时间步长为1分钟。
自动关机：为保证仪器的安全和节约电能，从睡眠开始，经过设置的自动关机时间之后，检测仪自动对主机断电。屏幕将显示“退出.......”，并伴有提示音。按下检测仪面板的开/关键，将检测仪电源接通，重新进入正常工作状态。自动关机时间的设置范围为0-30分钟，时间步长为1分钟。
按下检测仪面板的↓键，液晶屏上显示：

◆ 打印机设置
功能：设定两个打印结果之间的走纸间距，设置范围为行间距0-10（出厂设置为5）。
再按下两下检测仪面板的清除/返回键，返回主菜单，液晶屏上显示JY-3C准备扫描。
在主菜单状态下，可以进行条码检测工作。

2.2.3 条码检测
（1）检测仪开机，液晶屏上显示，JY-3C准备扫描。
可使用CCD识读器对条码符号进行扫描。
（2）开机校准
应用2.2.2.2检测仪校准的内容，对检测仪进行开机校准。
（3）检测扫描
Ⅰ.手持CCD识读器的中后部，将扫描窗口垂直并紧贴被测条码符号，扫描窗口从左至右覆盖被测的条码符号。
Ⅱ.握持CCD识读器之手的食指按下CCD识读器的识读按钮，听到蜂鸣器的提示声音，即完成一次扫描，显示器上显示检测结果。
提示：扫描条码符号时应注意：
① 被测条码符号应放置于无震动、清洁且不反光的深色平面上。
② 扫描条码符号时，应保持CCD识读器窗口平贴于条码之上，并保持平稳状态。
③ 理想的扫描轨迹是一条垂直于被测符号条和空的直线。稍有倾斜不影响识读，但可能影响检测数据的准确性。
④ 为反映条码符号的整体印制水平，通常应选择N次求均的方法，选取多个扫描路径进行扫描分析，得到条码的N次求均的平均符号等级。这在很多时候和很多场合是有意义的。按照相关标准中的规定，多个扫描路径的选取应取被测条码条高的10%-90%作为检测带，如下图：

2.2.4 检测结果的显示和输出
检测结果的显示和输出通过蜂鸣器声音提示、液晶屏显示、译码指示灯、打印机打印等几种方式完成。

2.2.4.1 译码不成功的显示和输出
条码符号在扫描结束后，若译码不成功或符号等级为0或未达到预设合格等级（假定预设合格等级为1.5），蜂鸣器发出一长声，面板右上角的译码指示灯显示红色，液晶屏上显示如以下三个示例：



可以继续进行检测扫描。

2.2.4.2 译码成功的显示和输出
条码符号在扫描结束后，若译码成功，蜂鸣器发出一短声，面板右上角的译码指示灯显现绿色，液晶屏上显示译码及检测结果。按下检测仪面板的↑或↓键查看各项检测结果。完成查看工作后，按下检测仪面板的清除/返回键返回主菜单，开始下一个条码扫描准备。

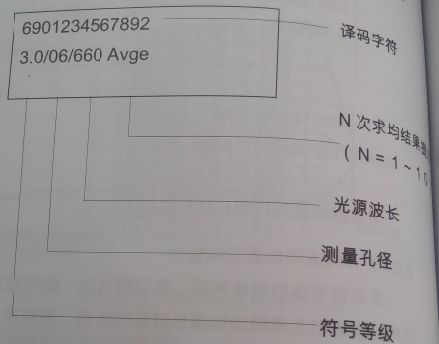

① 单次扫描时，检测仪的屏幕上检测结果显示首屏内容如下：

② 多次扫描时：检测仪被设为N次检测时，每扫描一次，蜂鸣器发出提示声音（一短声：达到预设合格等级；一声长：没有译码或未达到预设合格等级或符合等级为0）；面板右上角的译码指示灯显示绿色或红色；液晶屏上显示当次译码及检测结果，第二行提示已完成的扫描次数。在完成N次扫描后，检测仪进入N次求均的检测结果输出状态，液晶屏显示N次求均的检测结果的首屏内容如下：

多次扫描结束后，可查看任意一次扫描结果，按下检测仪面板的上次扫描键查询。
提示：Ⅰ.若条码字符数量超过15位，液晶屏上第一行无法全部显示，按两次检测仪面板的菜单/选择键，液晶屏显示完整的译码结果。Ⅱ.N次扫描结束后，液晶屏上给出最终符号平均等级（数值等于各次扫描等级的算术平均值，可以是小数）。Ⅲ.N次扫描时，没有译码不计在扫描次数之内，而其他情况都记入扫描次数。

2.2.4.3 常用条码码制的检测结果液晶屏显示示例
① EAN13、EAN8、UPC-A、UPC-E条码检测结果显示示例：
6901234567892
4.0/06/660 Avge
EAN-13
Z 330
左空白区 通过
右空白区 通过
符号反差 79%A
最小边缘反差 67%A
调制比 84%A
缺陷度 8%A
可译码度 81%A
参考译码 100%A
最低反射率 2%A
条偏差 -5%（32%）
放大系数 100%
条偏差中的-5%为实测的条的平均偏差，括号中的32%为条偏差的允许偏差。
提示：Ⅰ.根据国家标准和国际标准，检测仪给出的检测结果中的一些指标参与条码符号的符号等级判断，其他指标虽然不参与条码符号的符号等级判断，但给出这些指标有益于辅助判断和调整，改进条码符号的印制质量。
Ⅱ.对于EAN和UPC条码，根据国家标准和国际标准，参与条码符号的符号等级判断的指标（参见附录A）。对于其他条码码制，参与条码符号的符号等级判断的指标，可以参阅各种条码的相关标准。（参见附录B）
② Code128条码检测结果显示示例：
690123456789234
4.0/06/660 Avge
Code128
Z 377
左空白区 通过
右空白区 通过
符号反差 75%A
最小边缘反差 60%A
调制比 80%A
缺陷度 14%A
可译码度 91%A
参考译码 100%A
最低反射率 1%A
条偏差 -3%（33%）
③ Code39条码、Codabar条码检测结果显示示例：
12345678902
3.0/05/660 Avge
Code39
Z 249
左空白区 通过
右空白区 通过
符号反差 78%A
最小边缘反差 53%A
调制比 68%B
缺陷度 10%A
可译码度 84%A
参考译码 100%A
最低反射率 2%A
条偏差 -6%（27%）
宽窄比 2.5
④ 交叉25条码、ITF条码检测结果显示示例：
690123456787
4.0/10/660 Avge
交叉25码
Z 380
左空白区 通过
右空白区 通过
符号反差 78%A
最小边缘反差 62%A
调制比 79%A
缺陷度 10%A
可译码度 92%A
参考译码 100%A
最低反射率 2%A
条偏差 -7%（34%）
宽窄比 2.7

2.2.5 检测结果存储、数据导出与检测结果的打印

2.2.5.1 检测结果的存储、数据导出
使用检测仪，每检测一个条码符号，检测仪屏幕显示检测结果后，按下检测仪面板的打印/存储键，可将本次检测结果存储到检测仪内置的存储器之中（如果随机配置的打印机已经和检测仪正确连接且接通电源，按下检测仪面板的打印/存储键时，打印机会打印出检测结果）。存储结果按照时间顺序排序。
如果不希望存储检测结果，可以继续进行下一次扫描。
如果需要导出已经存储在机内存储器中的检测数据，可以应用2.2.2.1数据导出的方法，导出检测数据。

2.2.5.2 检测结果的打印
（1）使用检测仪，每检测一个条码符号，检测仪屏幕显示检测结果后，如果随机配置的打印机已经和检测仪正确连接且接通电源，按下检测仪面板的打印/存储键时，打印机会打印出检测结果；同时检测结果被存储在检测仪内置的存储器中。
① 单次扫描状态下，将打印出单次扫描数据。
② 多次扫描状态下，N次扫描完成后，将打印出N次平均结果。
③ 多次扫描状态下，N次扫描完成后，如需要查看或打印任意一次扫描结果，按下检测仪面板的上次扫描键，翻到需要的扫描结果，按下检测仪面板的打印/存储键，可将存于内存中的任意一次扫描结果送出打印。
(2) 打印机的操作步骤：
① 在未接通电源的情况下，将检测仪与随机配置的微型打印机连接（使用随机配置的电缆线），再将微型打印机的电源接通。这时微型打印机的红色和绿色指示灯同亮。
② 打印检测仪电源，对条码符号进行扫描。条码符号扫描结束后，检测仪显示扫描结果，按下检测仪面板的打印/存储键，微型打印机打印出需要的扫描结果。
③ 如要暂停打印扫描结果，按SEL键，微型打印机暂停打印，再按SEL键，打印机继续打印。
④ 按微型打印机的SEL键，再按LF键，微型打印机处于走纸状态。
⑤ 微型打印机电源接通时，按SEL键或绿色指示灯灭时，按住LF键再按下SEL键，微型打印机自动检测。
提示：Ⅰ.检查检测仪电源插头和打印机电源插头是否插到底，不要有虚插。Ⅱ.检查微型打印机的电源插头和打印电缆插头是否插到低，不要有虚插。

三、JY-3C条码检测仪的维护
（1）使用过程中，切勿摔砸检测仪（特别是检测专用CCD识读器）和打印机，切勿与其他物体碰撞。
（2）检测仪是光电一体化的精密仪器，只允许使用稍讃清水或中性洗涤剂的潮湿布巾擦拭仪器外壳，以保持清洁。不允许在液体中泡擦仪器，严禁使用各种有机溶剂擦拭仪器。
（3）须使用规定的电源，若一周内不使用检测仪，应将电池取出另外存放。
（4）如长时间不使用打印机，请将打印纸取出，以免色带干燥和污染打印机。

四、附录A 分级检测的检测数据参数说明
分级检测是一种国家标准和国际标准规定的鉴别条码印制质量相对水平的方法。条码印制质量相对水平的分级方案为A、B、C、D和F字母级别（对应4.0、3.0、2.0、1.0和0数字级别），其中A（4.0）级为最优级，以下依次为B（3.0）、C（2.0）、D（1.0）级，F（0）级为不及格等级。

4.1 光学特性参数的等级确定
光学特性参数的等级确定见下表A1。根据值的大小，符号反差、调制比和缺陷度可被定为4至0级，最低反射率和最小边缘反差可被定为4或0级。
表A1 光学特性参数的等级确定

等级	最低反射率（Rmax）	符号反差（SC）	最小边缘反差（ECmin）	调制比（MOD）	缺陷度（Defects）
4	≤0.5 Rmax	SC≥70%	≥15%	MOD≥0.70	Defects≤0.15
3	-	55%≤SC＜70%	-	0.60≤MOD＜0.70	0.15＜Defects≤0.2
2	-	40%≤SC＜55%	-	0.50≤MOD＜0.60	0.20＜Defects≤0.25
1	-	20%≤SC＜40%	-	0.4≤MOD＜0.50	0.25＜Defects≤0.30
0	＞0.5 Rmax	SC＜20%	＜15%	MOD＜0.≤0	Defects＞0.30

4.2 可译码度等级的确定
可译码度（V）的等级确定见表A2。
表A2可译码度的等级确定

可译码度（V）	等级
V≥0.62	4
0.50≤V＜0.62	3
0.37≤V＜0.50	2
0.25≤V＜0.37	1
V＜0.25	0

4.3 分级检测数字等级和字母等级对应关系
分级检测数字等级和字母等级对应关系见表A3。
表A3分级检测数字等级和字母等级对应表

条码符号数字等级	条码符号字母等级
3.5≤G≤4.0	A
2.5≤V＜3.5	B
1.5≤V＜2.5	C
0.5≤V＜1.5	D
V＜0.5	F
