1、Argox G-6000条码打印机各部位介绍

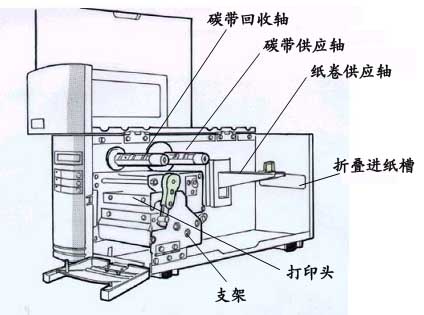

1.1 G-6000前视图

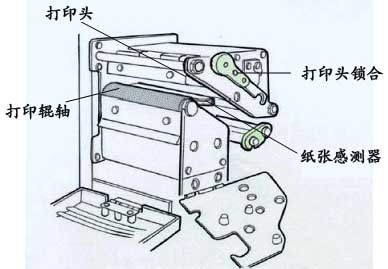

1.2 G-6000内部视图1


1.3 G-6000内部视图2

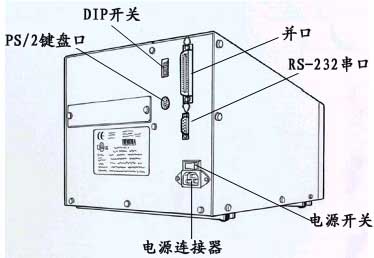

1.4 G-6000后视图

2、Argox G-6000条码打印机安装说明
2.1 碳带安装
注意：纸张和碳带种类必须相符，才能呈现最佳的打印效果；务必使用比纸张更宽的碳带，以免打印头磨损；若要使用热感打印，请勿在打印机中装入碳带。
① 翻起上面板，翻下前面板，露出纸仓；

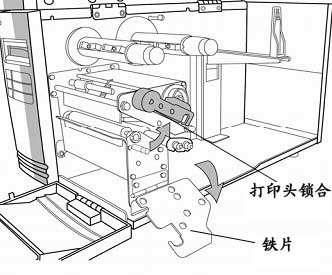

② 逆时针方向推打印头锁合，并打开固定铁片；

③ 拆开碳带卷，分离碳带卷和空卷芯，将碳带装入碳带供应轴；
④ 把空卷芯穿过打印头模组；
⑤ 将碳带的一端少量地卷到空卷芯上。压住碳带颜色较暗的一边；
⑥ 把空卷芯卡入碳带回卷端；
⑦ 转动碳带供应轴，确定碳带已经绷紧；

2.2 标签纸安装
朝内或朝外缠绕的纸卷装入打印机的方式都相同，为避免纸卷在远送、操作或存放时变脏或累积灰尘，请先撕掉多余长度的纸张，如此可避免将残胶或脏污拖进打印头和滚轴之间。
G-6000打印机可以以下三种不同的模式下运行：标准模式、剥离模式、裁刀模式。
● 在标准模式下，可以随意地取标签。
● 在剥纸模式下，标签打印完后，机器剥去标签后的底纸。拿走前一张标签后，机器开始打印下一张标签。
● 在裁刀模式下，标签打印完后，裁刀自动地将标签裁下。
2.2.1 标准模式
① 把纸卷卡入纸卷供应轴，并移动插入纸卷引导器至适当位置；

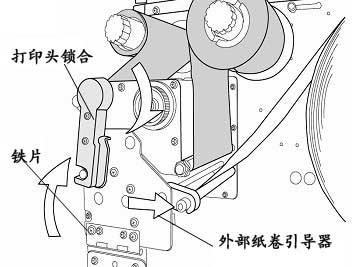

② 逆时针方向推开打印头锁合，然后打开铁片，移开外部纸卷引导器；
③ 纸卷从纸张感测器下穿过打印头模组；
④ 放回外部纸卷引导器，合上铁片，扣紧打印头锁合；

⑤ 关上上面板和前面板，接通打印机电源，或在打印机已经开机的情况下直接按“FEED”键；
2.2.2 剥纸模式
① 把纸卷卡入纸卷供应轴，并移动插入纸卷引导器至适当位置；
② 逆时针方向推开打印头锁合，然后打开铁片，移开外部纸卷引导器；
③ 纸卷从纸张感测器下穿过打印头模组；
④ 从纸卷前端撕下足够的标签露出约6英寸长的底纸；
⑤ 将底纸从打印头模组中穿出；

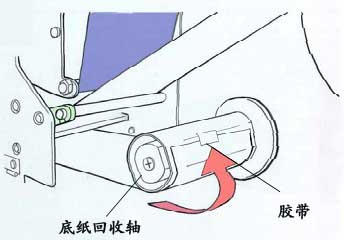

⑥ 使用胶带把标签底纸固定在底纸回收轴上，并转动两轴以保证底纸牢牢的固定在回收轴上；

⑦ 合上面板，接通打印机电源，或是在以开机状态下按“FEED”键；
注意：
■ 按“FEED”键不会启动剥纸功能，仅仅当软件设置为剥离模式并且后面板上DIP-5设置为ON，剥纸功能才会被启动。
■ 确认剥纸感测器没有安装在碳带路径上。
2.2.3 裁刀模式
① 把纸卷卡入纸卷供应轴，并移动插入纸卷引导器至适当位置；
② 逆时针方向推开打印头锁合，然后打开铁片，移开外部纸卷引导器；
③ 纸卷从纸张感测器下穿过打印头模组；
④ 把纸卷从打印头模组下穿过并经过纸张感应器；
⑤ 装回外部纸卷引导器，合上铁片，紧扣打印头锁合；
⑥ 合上上面板，接通打印机电源或在打印机开机状态下按“FEED”键，打印机会自动穿过裁刀走纸一张标签；
注意：
■ 按“FEED”键不会启动裁刀功能，仅仅当软件设置为裁刀模式并且后面板上DIP-3设置为ON，裁刀功能才会被启动。

3、Argox G-6000条码打印机操作控制
3.1 LED指示灯
前面板有三个LED指示灯，READY、MEDIA、RIBBON。这些指示灯会显示打印机当前的运行状态。
● READY：On-正常运转；OFF-打印错误
● MEDIA：On-正常运转；闪烁-安装新标签，打印头过热，打印机暂停
● RIBBON：On-热转印模式需安装碳带；Off-热敏模式（无碳带）；闪烁-安装新碳带
3.2 按钮

按钮	功能1（按下按钮）	功能2（按下按钮并同时开启电源）
FEED	走一张标签	执行自我测试和打印配置报告
PAUSE	●暂停打印；●再按一次恢复打印	执行测纸校准
CANCEL	●中断和删除打印任务；●错误问题解决后，继续打印任务	重置FLASH设置

注意：
1、你应该在更换不同类型或大小的标签后，进行测纸校准。
2、校准之前，你必须重新安装碳带和标签，并移动标签传感器至正确位置。
3、如果没有正确的校准，纸张的间距很容易在打印时丢失，尤其是对高度小于1.5英寸的小标签。
4、经过自检，打印机会记录纸张规格数值，如需正常运行，你必须按下CANCEL，重新启动打印机后打印。

3.3 LCD液晶显示屏
G-6000显示屏基本作用
● 显示打印机状态
● 显示打印机设置
● 显示从键盘输入或条码扫描器上获取的资料
3.3.1 接通电源后，下列信息会显示在显示屏上：

第一个参数是203，取决于打印机的分辨率
第二个参数表示了打印机语言PPLA或PPLB
3.3.2 如果有PC键盘接入，屏幕上会显示：

3.3.3 如果有条码扫描器连接，屏幕上会显示：

3.3.4 如果有不正常情况发生，屏幕会显示相关信息

3.4 面板设置操作
G-6000可以通过在面板上的按键进行功能设置。

按键	作用
PAUSE+CANCEL（不超过一秒钟）	按键进入设置模式，再按一次将从设置模式进入正常模式
FEED	按键显示下一个参数
PAUSE	按键显示下一个设置项
CANCEL	选择并保存一个参数。设置完后参数会保存在FLASH中，重新启动打印机不会消失，除非重新通过面板或命令改变参数

设置过程
通过面板按键进行参数设置：
1、开启打印机，当显示屏上显示READY信息，同时按下“PAUSE”和“CANCEL”
2、按“PAUSE”选择你想设置参数的项目
3、按“FEED”选择你想设置的参数
4、按“CANCEL”保存设置。栏位后会显示“*”星号
5、设置完毕后，同时按“PAUSE”和“CANCEL”回到普通正常模式
说明：请勿在打印机打印或接受主机的资料时进入设定模式
3.4.1 设置选项

选项	范围	工厂默认值	备注
CUT/PEEL POS(mm)	-15到15mm	0mm	控制裁刀和剥离器的位置
PRINT OFFSET(mm)	-8到15mm	0mm	控制垂直打印位置，只有正向值
TPH VER OFFS(mm)	-3mm到3mm	0mm	垂直打印位置偏移量调整
RECOVERY PRINT	ENABLED,DISABLED	ENABLED	纸卷或碳带用完后重新打印前打印任务内容
GAP HEIGHT	超过10mm，5-7mm，8-9mm	超过10mm	这个选项仅仅当DIP-4为ON时显示
WIN CON LEN(mm)	0-254mm	0mm	只有在Windows下运行所附的打印机驱动程序，并且使用连续纸
BASE SPEED(IPS)	0-4ips	0ips
COUNTER ON LCD	ENABLED,DISABLED	ENABLED
MEDIA SENS.TYPE	REFLECTIVE,SEE-THROUGH	REFLECTIVE	根据纸张特性选择适当的感测方式，一旦改变设置，在打印前请务必进行纸张校正
CUTTER SIGNAL	CHECKED,IGNORED	CHECKED	这个选项仅仅在DIP-3为ON时显示，对于一般的介质都设置为CHECKED，除非是厚介质
BACK FEED	DISABLED,ENABLED	DISABLED
BACK DISTANCE	10mm-40mm	22mm	只有开启Back feed后才会显示

3.4.2 显示屏语言设置
打印机液晶显示屏支持六种语言：英语，法语，德语，意大利语，西班牙语和葡萄牙语。
选择语言：
1、同时按住“PAUSE”和“CANCEL”键
2、同时按住这两个键三秒钟以上后松开
3、屏幕上会出现选择语言的设置
4、按“FEED”键选择下一种语言项
5、按“CANCEL”键选定所设置的语言
按“PAUSE”键或者同时按“PAUSE+CANCEL”键退出语言选择屏进入正常模式

4、Argox G-6000条码打印机配置
4.1 打印自我检测报告
① 关闭打印机电源
② 按住“FEED”键并同时打开电源
③ 当屏幕上显示“SELF TESTING...”，READY指示灯开始闪烁时，松开“FEED”按钮
④ 打印机会打印出一张自我检测报告
⑤ 最后屏幕上将显示“READY”，READY指示灯将停止闪烁并保持亮着
⑥ 报告上将显示以下信息：
● 字体列表
● 硬件配置和状态
● 标签参数
● 韧体版本
说明：自我检测后，打印机会进入诊断模式（DUMP模式），按“CANCEL”键由诊断模式回到正常模式。

4.2 纸张校正
在安装完纸卷之后，请进行纸张校正来校正标签感测器。
① 关闭打印机电源
② 按住“PAUSE”键并同时打开电源
③ 当屏幕上显示“CALIBRATION...”，READY指示灯和MEDIA指示灯同时闪烁时，此时松开“PAUSE”按钮
④ 打印机将移出12英寸的空白纸
⑤ 最后READY信息会在屏幕上显示，READY和MEDIA指示灯停止闪烁并保持亮着
说明：请务必在每一次更换过纸卷后执行，如果没有进行纸张校正，可能会产生纸张感测器错误感测。

4.3 恢复工厂默认值
设置打印机回到工厂默认设置：
① 关闭打印机电源
② 按住“CANCEL”键并同时打开电源
③ 当屏幕上显示“E2PROM RESET...”，READY指示灯开始闪烁时，此时松开“CANCEL”按钮
④ 最后屏幕上将显示“READY”，READY指示灯将停止闪烁并持续亮着
⑤ 下列参数将自动恢复到出厂设置
● 标签参数
● 温度
● 速度
● 字元集(语言)
● 其他特殊功能
注意：
1、所有设置都会保持在FLASH中，重启打印机后也不会被破坏
2、DIP拨位不能被重置
3、恢复出厂设置后，必须重新进行纸张校准
4、打印标签计数不会被重新设置

5、Argox G-6000条码打印机通信连接
5.1 安装驱动
打印机所附带的驱动能应用于所有Windows 98/2000/2003/Windows XP以及Windows Vista的操作系统下，使用此驱动你可以运行像MS-word一样的所有的通用程序并直接实现打印。
① 双击驱动档案（Label Dr.200）让驱动程序在windows下运行。
② 点击“Next”。
③ 为打印机选择Label Dr200（6inch model）的驱动程序然后点击“Next”。
④ 选择打印机端口(LPT或COM)并单击“Next”。
⑤ 待相关文件成功复制到系统上以后单击“Next”。
⑥ 安装完成后，单击“Finish”。
⑦ 单击“Yes”重启电脑。
注意：
1、如果你想更新驱动，首先确保先前版本的驱动已经卸载。
2、如果你安装像ArgoBar、Labelview或Codesoft一类的条码制作软件时你应该使用Label Dr.200的驱动并设置为当前默认驱动。
3、如果你安装像Bartender Ultra Lite之类得条码制作软件，你应该安装和Argox打印机匹配的Seagull驱动。

5.2 驱动中设置参数
安装完驱动以后，按照下面的步骤设置参数：
Windows98/2000/2003：
Start→Settings→Printers→Label Dr.→Properties
Windows XP：
Start→Settings→Printers and Faxes→Label Dr.→Properties
Windows Vista：
Start→Control Panel→Printers→Label Dr.→Properties
参数包括：

端口	选择一个与打印机连接的通讯端口，可以为打印机端口得是并口（LPT）、串行口（COM）或者打印至文件
纸张尺寸	选择一个适当的纸张尺寸。如果没有适当的尺寸可以选择“Custom”来定义
创建新尺寸	定义一个新的纸张大小
方向	选择纵向或横向
纸张来源（标签类型）	T/T支持热转印模式，D/T支持热感模式
媒体选择（热度）	设定热度值，从0到15
复制	指定每张标签打印的份数
高级设置（出纸盒）	设置是否有安装裁刀或剥离器
打印机功能（打印质量）	设置打印速度，打印速度从1到6ips

6、Argox G-6000条码打印机故障排除
一般情况下，当打印机出现故障或非正常状况时，“READY”指示灯会不断闪烁，打印作业及打印机和主机之间的通讯也会中断。
6.1 灯号及面板诊断
指示灯闪烁意味打印机出现故障问题须待排除，您可以根据指示灯状态或面板上的显示来判断打印机可能发生的故障并参照下面方式排除故障。

6.2 纸卷问题
READY和MEDIA指示灯：闪烁
LCD显示屏：MEDIA OUT

故障原因	解决办法	备注
找不到标签间隙	检查纸卷路径是否正确，检查标签感测器的位置	假若你使用连续纸，请检查软件设置和驱动，选择连续纸张感测方式
纸卷耗尽	安装新的纸卷
纸卷没装好	重新安装纸卷
卡纸	清除卡纸

注意：如果以上状况都未排除问题，请尝试重新进行纸张校正。

6.3 碳带问题
READY和RIBBON指示灯：闪烁
LCD显示屏：RIBBON OUT

故障原因	解决办法	备注
碳带耗尽	安装新的碳带	热敏方式不适用
碳带卡住	清理碳带
碳带感测器故障	更换碳带感测器

注意：如果使用热敏方式，可以通过面板、Windows driver或命令来设置。

6.4 疑难解答
◆ 主机显示“Printer Time out”：
① 打印机的串口或并口通讯线是否正确连接到PC主机的串口或并口？
② 打印机的电源是否开启？
◆ 数据已经发送，而打印机没有输出。
① 请检查有效的打印机驱动，在windows系统下它应该是“Label Dr.”。
② 检查打印（命令）文件。
◆ 当打印机的输出有固定的垂直白线出现时，可能是打印头脏了或坏了，请先清洁打印头，若问题仍然没有解决，则需更换打印头。
◆ 碳带轴旋转不平稳
检查纸卷路径，并确保头锁已经锁紧。
◆ 打印质量不佳。
① 碳带品质不佳；
② 纸卷材质不佳；
③ 调整打印温度或黑度；
④ 减低打印速度；
⑤ 清洁相关零部件。

6.5 恢复正常工作模式
故障排除后，如要继续打印作业，可按下“CANCEL”键或重启打印机，同时必须确定LED指示灯不再闪烁，并重新发送你的打印作业。

7、Argox G-6000条码打印机保养
用棉花蘸取酒精清洁下列主要打印机部件，请不要使用过度浸泡酒精的棉签。
注意：执行打印机保养时必须关闭打印机电源。
7.1 清洁打印头（TPH）
依下列步骤清洁打印头：
① 切断打印机电源
② 打开顶盖和打印头模组
③ 取下碳带
④ 用棉花蘸取酒精擦拭打印头
⑤ 擦拭完毕后，检查棉花表面上污渍粘附的情况
⑥ 若棉花表面很脏，则继续擦拭，直到擦拭过打印头的棉花表面仍然保持清洁为止
说明：打印头至少应于每次更换碳带时清洁一次，此外，您还可以根据实际使用的情况决定清洁打印头频率。

7.2 清洁辊轴
用棉花蘸取酒精清洁辊轴，擦拭掉附在辊轴表面的黏胶。
说明：当辊轴上粘有灰尘等异物时就应该清洁。

7.3 清洁纸卷仓
用棉花蘸取中性清洁剂擦拭纸卷仓，每次用纸卷打印时，就应该清洁纸卷仓以减少飞尘。
