SATO CL4NX条码打印机操作手册,介质安装、操作与配置、清洁与调节、故障分析

CL4NX

一、SATO CL4NX构造描述

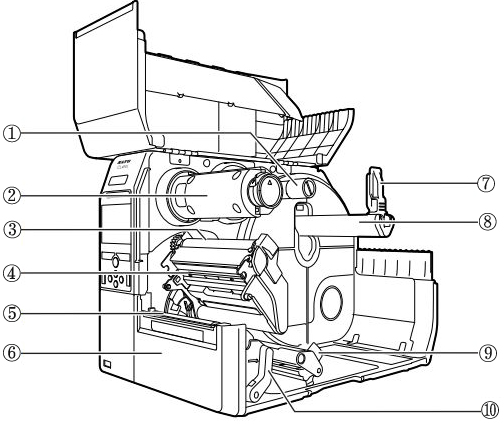

1、内部视图
内部视图
① 碳带供应轴; ② 碳带回收轴; ③ 碳带辊轴; ④ 打印头; ⑤ 打印辊轴; ⑥ 前盖; ⑦ 介质架导向板; ⑧ 介质支撑轴; ⑨ 介质导向器; ⑩ 打印头锁定闩

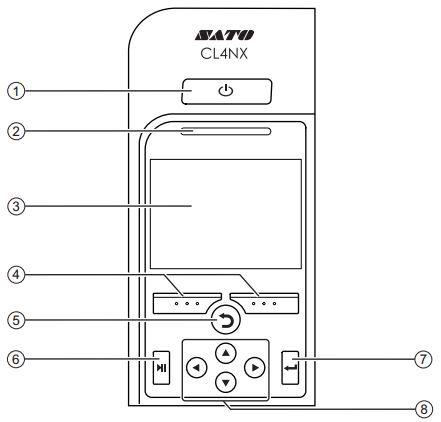

2、操作面板
操作面板
① 电源按钮; ② LED指示灯; ③ 彩屏; ④ 软按钮(功能依据屏幕提示而变化); ⑤ 返回按钮; ⑥ 在线按钮; ⑦ 回车按钮; ⑧ 上下左右按键;

二、SATO CL4NX打印机安装

1、打印机开与关
1.1 打印机开
按住电源按钮1秒以上,就可以打开打印机,然后屏幕上辉县市Online,并且LED指示灯显示绿色。
1.2 打印机关
确保在打印机关机前打印机处于offline模式。按住电源按钮2秒以上,就可以关闭打印机。

2、启动打印机(启动向导)
当你购买打印机后,首次使用时屏幕上会显示启动向导,启动向导功能是帮助你配置打印机,如日期设定、时间设定、碳带和介质选择。
注:在Tools菜单中可以enable 或 disable启动向导。
2.1 启动屏幕,3-6秒。
启动画面
2.2 语言选择,上下按钮选择,按回车按钮确认。
语言选择
2.3 区域设置(安装RTC配件时),上下按钮选择,按回车按钮确认。
时区选择
2.4 城市设置(安装RTC配件时),上下按钮选择,按回车按钮确认。
城市设置
2.5 日期设置(安装RTC配件时),上下左右按钮选择值,按回车按钮确认。
日期设置
2.6 时间设置(安装RTC配件时),上下左右按钮选择值,按回车按钮确认。
时间设置
2.7 打印方式设置,Use Ribbon/Direct Thermal,上下按钮选择,按回车按钮确认。
打印方式设置

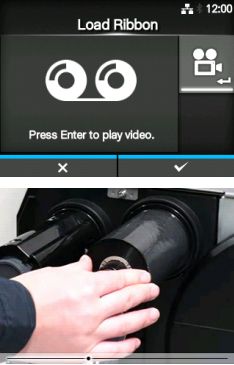

2.8 碳带设置,当选择了Use Ribbon,你就可以通过视频来学习碳带的安装方法
碳带设置
2.9 介质感应器类型设置,None(仅当安装了切刀时才显示)/GAP/I-MARK,上下按钮选择,按回车按钮确认。
感应器类型设置
2.10 介质设置,安装介质,你可以通过视频来学习安装介质的方法。
2.11 确认屏幕
确认屏幕
2.12 取消启动向导,在向导过程中,通过按下左边的软按键,可以取消启动向导
取消向导

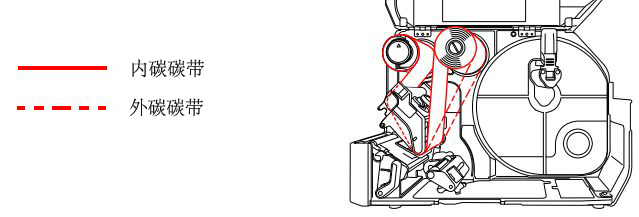

3、安装碳带
碳带安装示意图

4、移除碳带

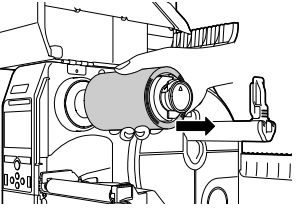

4.1 按下碳带回收轴上的销子①,往外拉出碳带回收轴。
往外拉出碳带回收轴
4.2 把使用过的碳带从碳带回收轴上拉出来。
拔出废碳带

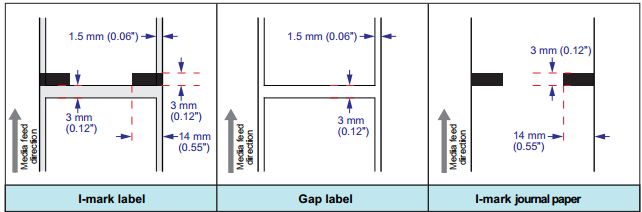

5、可用介质
CL4NX打印机可以使用传感器来检测到介质上的I-MAKRS(黑标)或者GAPS(间隙),来精准定位打印内容。
可用介质

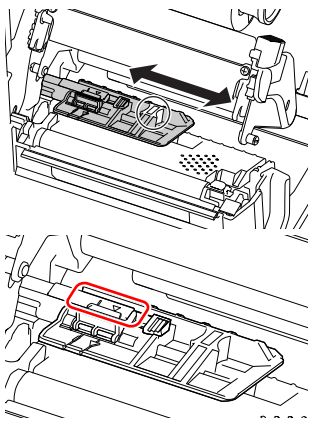

5.1 调节介质感应器的位置
根据介质上I-mark和GAP的位置来调整介质感应器的位置。
黑标感应器下是I-Mark感应器,间隙感应器下是GAP感应器。
感应器移动

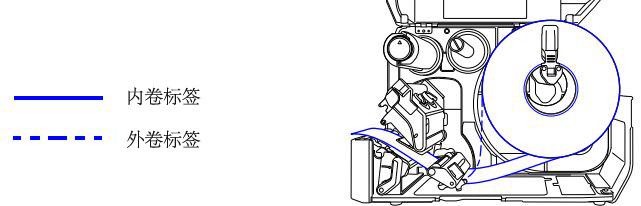

6、安装介质
介质安装示意图

三、SATO CL4NX打印机操作和配置

1、显示和操作

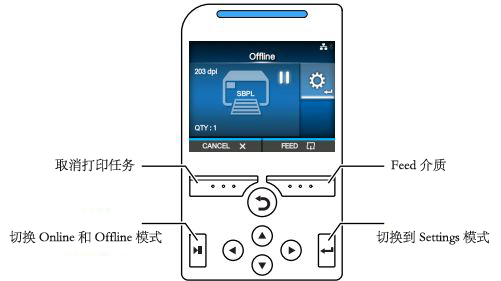

1.1 Online模式和Offline模式
Online模式是你能够打印的一个状态;Offline模式是打印已停止的一个状态,Offline模式下可以取消打印任务,可以Feed介质,也可以切换到setting模式。
模式转换图

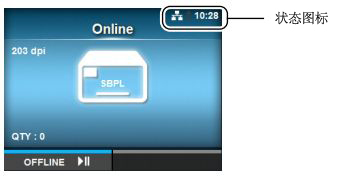

1.2 状态图标
状态图标
◆ 通讯接口状态
状态图标 描述
蓝牙开启未连接 蓝牙开启,但没有连接
蓝牙开启已连接 蓝牙开启,并已连接
网络开启未连接 网络连接开启,但没有连接
网络开启已连接 网络连接开启,并已连接
>不能连接到NTP 不能连接到NTP time server
Wifi身份被验证未连接 Wifi身份被验证,但没有连接
Wi-fi不能连接 Wi-fi不能连接
信号等级1 Wifi被连接,信号等级1
信号等级2 Wifi被连接,信号等级2
信号等级3 Wifi被连接,信号等级3
信号等级4 Wifi被连接,信号等级4
等待外部信号 等待外部输入/输出信号
RFID模式开启 RFID模式开启

◆ USB存储器状态
状态图标 描述
USB存储器已连接 USB存储器已连接
写数据到USB存储器 写数据到USB存储器

◆ 打印状态
状态图标 描述
等待介质移除 等待介质移除
碳带快用尽 碳带快用尽
命令错误 命令错误
接收缓冲快满 接收缓冲快满
>打印头故障 打印头故障

◆ 维修状态
状态图标 描述
清洁 清洁打印头或打印辊轴
更换打印头 更换打印头
更换辊轴 更换辊轴
更换切刀 更换切刀单元

◆ 蜂鸣器状态
状态图标 描述
音量0 蜂鸣器音量0(关闭)
音量1 蜂鸣器音量1
音量2 蜂鸣器音量2
音量3 蜂鸣器音量3(最大)

1.3 错误图标
当打印机发生错误时,会通过图标的形式在屏幕上显示错误状态,当错误发生时,可以做下列操作:
● 切换到Online模式
● 取消错误
● Feed介质
● 切换到settings模式
● 切换到help视频

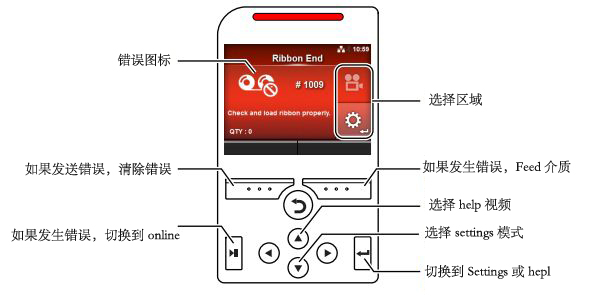

错误界面
错误图标 描述
介质用完 检测到介质用完错误
碳带用完 检测到碳带用完
数据太大 打印数据太大,超过了介质大小
传感器错误 检测到传感器错误
打印头没有锁住 打印头没有锁住
打印头断针 检测到打印头断针
通讯错误 检测到通讯错误
缓冲溢出 检测到接收缓冲溢出
错误号 检测到错误号或BCC错误
切刀错误 检测到切刀错误
存储器无效 USB存储器无效,或已无空间
程序错误 程序错误或写到内存失败
日历错误 检测到日历错误
写RFID标签失败 写信息到RFID标签失败
无线LAN单元错误 检测到无线LAN单元错误
打印机错误 检测到打印机错误
打印头温度太高 检测到打印头温度超过了允许的温度范围

1.4 如何取消打印任务?
1、按下LINE在线按钮,让打印机处于offline模式下。
2、按下左边的软按钮,出现确认删除界面。
打印头温度太高
3、按下右边的软按钮,打印任务被删除。
打印头温度太高

2、Settings模式

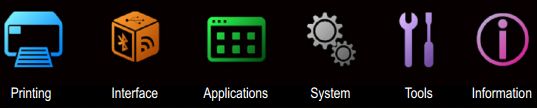

在Settings模式下,有下面几个菜单项:
settings菜单项
菜单 描述
Printing 打印的一些相关设置
Interface 接口的一些相关设置
Applications 打印机命令的一些相关设置
System 显示语言,蜂鸣器音量等其他的一些相关设置
Tools 测试打印,初始化等其他的一些相关设置
Information 打印机信息和帮助

2.1 切换到Settings模式
1、按下在线按钮,让打印机切换到offline模式。
2、按下回车按钮,打印机切换到Settings模式。
2.2 项目选择
1、通过左右键选择菜单。
2、按下回车按钮,项目列表出现。
项目列表
3、通过上下键选择项目。
4、按下回车按钮,进入项目。
2.3 输入字符和数字

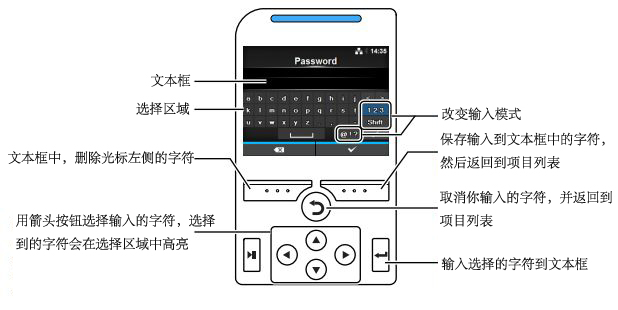

◆ 输入字符
输入字符

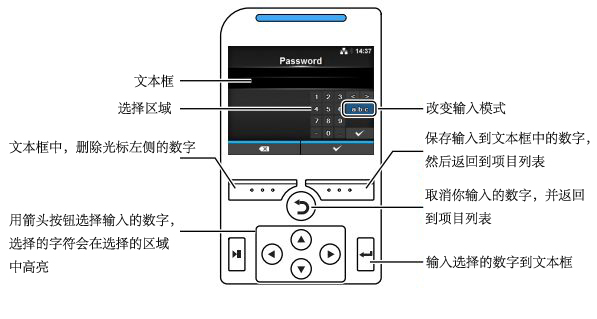

◆ 输入数字
输入数字

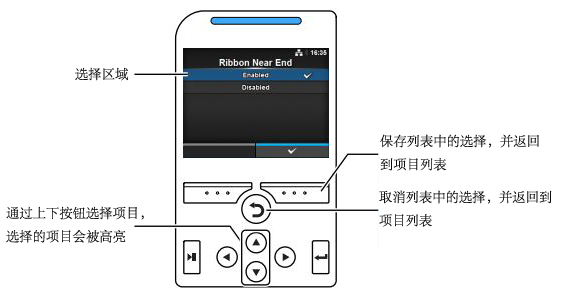

◆ 从列表中选择
列表中选择

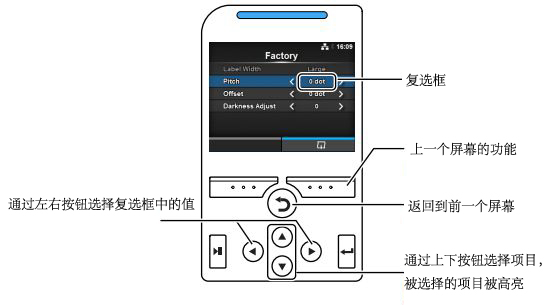

◆ 从复选框中选择
复选框中选择

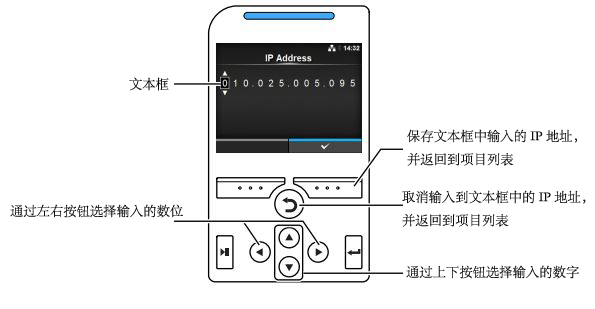

◆ 输入IP地址
输入IP地址

3、Settings模式菜单详解
3.1 Printing菜单
路径 操作界面 说明
Printing > Label Length 标签长度 设置介质长度,长度范围:
●203 dpi: 1 to 20000 dots
●305 dpi: 1 to 18000 dots
●609 dpi: 1 to 9800 dots
Printing > Label Width 标签宽度 设置介质的宽度,宽度范围:
●203 dpi: 1 to 832 dots
●305 dpi: 1 to 1248 dots
●609 dpi: 1 to 2496 dots
Printing > Auto Measure 自动测纸 打印机自动测量介质的长度,测量介质长度的值被自动保存在Label Length中
当设置了Auto Measure为Enabled时,开机或者打印头开合时,打印机会走两张标签来测量标签的长度。
Printing > Ribbon 碳带 使用碳带和直热两种可选
Printing > Ribbon Near End 碳带快用尽提示 Enabled:显示碳带快用尽警示图标;Disabled:不显示
Printing > Speed 速度 203 dpi: 2 to 10 ips (inch/sec);305 dpi: 2 to 8 ips (inch/sec);609 dpi: 2 to 6 ips (inch/sec)
Printing > Sensor Type 感应器类型 None:不使用介质感应器;GAP:使用穿透式感应器;I-MARK:使用反射式感应器
Printing > Auto-mode 自动模式 在自动模式下,Print Mode会自动根据所装配的附件单元来改变
Printing > Print Mode 打印模式 Continuous,Tear-Off,Cutter,Linerless,Cut & Print,Dispenser
Auto-Mode设置为Enabled时,Print Mode不可设
Printing > Backfeed 回退 Backfeed 适用于cutter mode, dispenser mode 或 linerless mode
Printing > Eject Cut Eject Cut 当Pritn Mode设置为Cut & Print时有效,设置范围0-5秒
Printing > Darkness Range 浓度范围 A, B, C, D, E, F
Printing > Darkness 浓度 调节范围:1-10,为了微调打印浓度,可通过Printing > Advanced > Adjustments > Darkness Adjust来设置

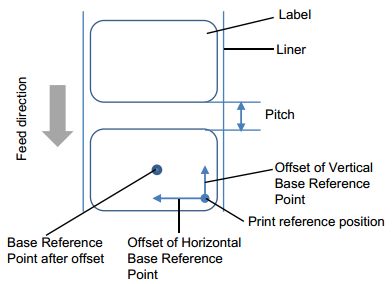

Printing > Imaging 图像方向 偏向示意图
Printing > Imaging > Vertical Vertical 设置范围: -792 to +792 dots
Printing > Imaging > Horizontal Horizontal 设置范围: -792 to +792 dots
Printing > Advanced > Calibrate Calibrate Auto-calibration:自动调整sensor level;GAP Levels:手动设置GAP Levels;GAP Slice Level:手动设置GAP Slice Level;I-Mark Levels:手动设置I-Mark Levels;I-Mark Slice Level:手动设置I-Mark Slice Level
Printing > Advanced > Calibrate > Auto-calibration Auto-calibration 选择要自动校准的感应器,过程如下:
1、让介质穿过感应器的下方,如果使用的是标签请剥掉标签面纸,如果有黑标,请让感应器远离黑标
2、为了获得准确的结果,请关闭打印头
3、按下上下箭头按钮去选择校准的感应器类型
4、按下右边的软按钮或回车按钮,开始校准感应器
5、校准结果会显示出来,为了退出校准,按下右边的软按钮
6、设置到offline模式,按下右边的软按钮确认介质走纸正确
注意:如果执行了Auto-calibration后介质仍无法正确走纸,请联系敏用数码
Printing > Advanced > Calibrate > GAP Levels GAP Levels 手动设置GAP Levels,过程如下:
1、首先,调整GAP传感器到低电压的状态
2、从底纸上移除标签
3、把底纸通过感应器的下方,如果下面有黑标,要让黑标远离感应器
4、为了获得准确的结果,请关闭打印头
5、选择calibration中的Gap Levels,按下回车按钮
6、按下上下箭头按钮去改变Emit值,直到Sensor值变为0.5V以下,Emit的值尽可能的低
7、如果Sensor值不能随Emit值减小到0.5以下,按左右箭头按钮去改变Receive值
8、从上面的过程中记录下Sensor值,这个值就是GAP sensor的最低电压
接着通过下面的过程检测感应器的高电压:
9、带面纸和底纸的标签穿过感应器,如果下面有黑标,要让黑标远离感应器
10、关闭打印头
11、检测Sensor值,如果这个值比刚才记录的低电压大1.0V,那么这个值就是Gap Sensor的高电压值;如果高低差小于0.9,调整Emit和Receive值让这个差距大于1.0
12、标准的GAP感应器高低电压值如下:Low(仅底纸)≤0.5V,High(面纸+底纸)-Low ≥1.0V
13、如果高低电压都获得标准值,按下右边的软按钮去确定这个值
Printing > Advanced > Calibrate > GAP Slice Level GAP Slice Level 手动设置GAP Slice Level,过程如下:
1、使用下面公式去计算Slice Level:[(High level - Low level) x 0.3 + Low level = slice level]
2、选择calibration中的GAP Slice Level,按下回车按钮
3、按下上下箭头按钮去改变Slice Level值,设置Slice Level为刚才计算所得值
4、按下右边的软按钮去确认这个值
Printing > Advanced > Calibrate > I-Mark Levels I-Mark Levels 手动设置I-Mark Levels,过程如下:
1、首先,调整I-Mark传感器到低电压的状态
2、把介质通过感应器的下方,要让黑标远离感应器
3、为了获得准确的结果,请关闭打印头
4、选择calibration中的I-Mark Levels,按下回车按钮
5、按下上下箭头按钮去改变Emit值,直到Sensor值变为0.5V以下,Emit的值尽可能的低
6、如果Sensor值不能随Emit值减小到0.5以下,按左右箭头按钮去改变Receive值
7、从上面的过程中记录下Sensor值,这个值就是I-Mark sensor的最低电压
接着通过下面的过程检测感应器的高电压:
8、介质穿过感应器,黑标对着感应器,让感应器能感应到黑标
9、关闭打印头
10、检测Sensor值,如果这个值比刚才记录的低电压大1.0V,那么这个值就是I-Mark Sensor的高电压值;如果高低差小于0.9,调整Emit和Receive值让这个差距大于1.0
12、标准的I-Mark感应器高低电压值如下:Low(仅底纸)≤0.5V,High(面纸+底纸)-Low ≥1.0V
13、如果高低电压都获得标准值,按下右边的软按钮去确定这个值
Printing > Advanced > Calibrate > I-Mark Slice Level I-Mark Slice Level 手动设置I-Mark Slice Level,过程如下:
1、使用下面公式去计算Slice Level:[(High level - Low level) x 0.7 + Low level = slice level]
2、选择calibration中的I-Mark Slice Level,按下回车按钮
3、按下上下箭头按钮去改变Slice Level值,设置Slice Level为刚才计算所得值
4、按下右边的软按钮去确认这个值
Printing > Advanced > Head Check 检测打印头 off:不检测打印头;ALL:检测所有的打印面积;Barcode:仅检测打印条码的区域
Printing > Advanced > Head Check Mode 打印头检测模式 Always:每一项都检测打印头;After Batch:批次检测打印头;Every Page:每隔多少个介质检测打印头
Printing > Advanced > Every Page 多少页 1 到 999999
Printing > Advanced > Check Media Size 检测介质大小
Printing > Advanced > Adjustments 调节 Offset:出纸位置偏移;Pitch:竖向打印位置偏移;Darkness Adjust:打印浓度微调
Printing > Advanced > Adjustments > Offset Offset 203 dpi: -30 to 0 to 30 dot;305 dpi: -45 to 0 to 45 dot;609 dpi: -90 to 0 to 90 dot
Printing > Advanced > Adjustments > Pitch Pitch 203 dpi: -30 to 0 to 30 dot;305 dpi: -45 to 0 to 45 dot;609 dpi: -90 to 0 to 90 dot
Printing > Advanced > Adjustments > Darkness Adjust Darkness Adjust 0 to 99
Printing > Advanced > Start Online Start Online 打印机开机时的状态,Enabled:online,Disabled:offline
Printing > Advanced > Feed After Error Feed After Error 一个错误恢复时,切换到online模式下后是否走纸
Printing > Advanced > Feed At Power On Feed At Power On 打印机开机时,自动走纸
Printing > Advanced > Max Feed Max Feed 实际的介质输出量等于offset+Max Feed;203 dpi: 0 to 2040 dots;305 dpi: 0 to 3060 dots;609 dpi: 0 to 6120 dots
Printing > Advanced > Paper End Paper End 设置纸张结束传感器的感应类型
Printing > Advanced > Head Base Position Head Base Position 设置打印基准点的位置,Standard:标准基准参考点;Left-justify:标准基准参考点向左移动2mm
Printing > Advanced > Priority Setting Priority Setting 打印机配置由谁来决定;Enabled:通过打印机设置,Disabled:通过命令设置

3.2 Interface菜单
