一、Argox A-2240部件介绍

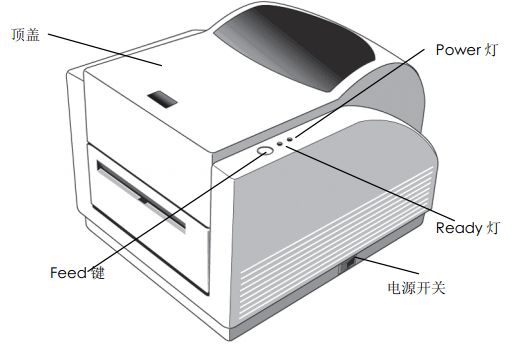

1、顶盖/Feed键/Power灯/Ready灯/电源开关

电源开关：ON：打开电源，OFF：关闭电源；注意：请在连接或断开电源线之前先关闭电源开关
电源指示灯：●绿色亮表示打印机电源开启；●指示灯熄灭表示电源关闭；●指示灯闪烁表示打印机报错
Ready指示灯：●绿灯亮表示处于准备打印状态；●指示灯闪烁表示打印机暂停或者数据传输中；●Seagull驱动状态检测
Feed进纸键：；●按键走纸到打印起始位置；●按键取消打印机的"暂停"状态；●开机时同时按住Feed键并持续数秒以打印自检报告

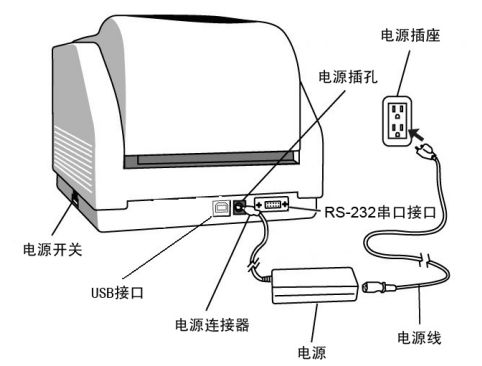

2、USB接口/36Pin并口接口/电源插孔

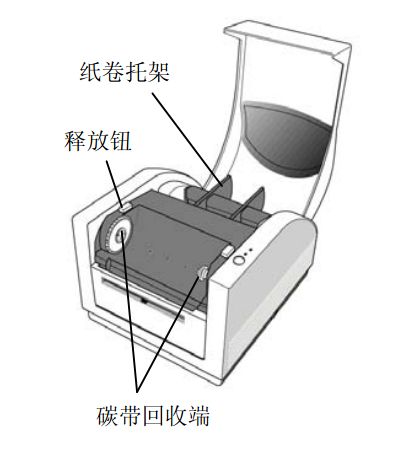

3、纸卷托架/释放钮/碳带回收端

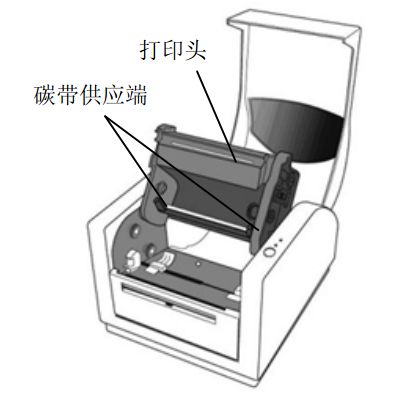

4、打印头/碳带供应端

二、Argox A-2240纸张和碳带的安装

1、安装碳带
注意：
◆ 本节中的内容不适用于热感打印模式
① 打开顶盖露出纸卷仓。
② 按下打印头模组旁边两个紫色的释放钮
③ 打开打印头模组，向上打开打印头模组露出碳带供应端

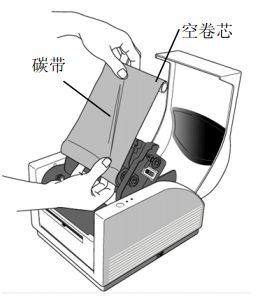

④ 拆开碳带包装，取出碳带和空卷芯；将碳带前端少量连接到空卷芯上，将碳带安装到碳带供应端（先卡右端再压入左端）

⑤ 关上打印头模组再将空卷芯装在碳带回收端（先卡右端再压入左端）

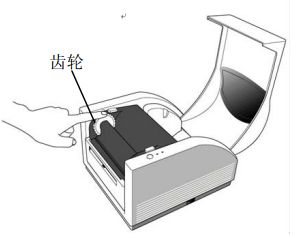

⑥ 向上推动打印头模组左端的齿轮，确保卷紧碳带

⑦ 同时向下按压打印头模组两侧，直到听到“ 咔哒”一声。

2、安装纸张
① 打开顶盖，露出纸卷仓
② 取出纸卷托架，将纸卷置于托架上
③ 打开打印头模组，打开前盖，使标签能顺利穿过
④ 另一手把标签穿过标签引导器，标签引导器可以对中调节，以适应不同的标签宽度

⑤ 向下合上打印头模组，用手从两侧按压，直到听到“咔嚓”的一声
⑥ 合上顶盖，连通打印机电源，按下“FEED”进纸键

三、Argox A-2240打印机测纸自检与恢复出厂设置

1、测纸自检
说明：每次更换新的标签时，都必须重新测纸，否则可能会导致打印机按照错误的纸张间隙检测值打印。
① 关闭电源
② 按住“FEED”进纸键，同时开启打印机电源，直到马达转动
③ 打印机自动送出一定长度的标签，完成测纸操作，接着打印机马达会停顿约1秒，然后打印自检报告
④ 自检报告内容包括韧体版本、ROM 检测值、RS232 传输设定、热敏/热转印设定、硬件设置和字体种类 ⑤ 在PPLB语言平台下，打印机打印自检报告后会进入dump 模式。按下“FEED”进纸键或重启打印机即可退出 dump 模式。（如果没有退出 dump 模式直接打印，打印内容会出现乱码，只有按下“FEED” 进纸键或重启打印机才可恢复正常）

2、恢复出厂默认值
说明：所有设定值均存储于 flash 中，不会因电源关闭而被破坏
① 开启打印机，等待5秒以上
② 持续按住“FEED”进纸键不放约10秒钟，“READY”指示灯和电源指示灯会依次熄灭
③ 当两个指示灯再次亮起的时候，就可以释放“FEED”进纸键
④ 则打印机就恢复到出厂默认值

四、Argox A-2240 USB驱动安装

首先关闭打印机电源。将电源线插入墙壁上的插座，再将另一端连接到打印机的电源插座。将 USB 传输线分别连接打印机及 PC。 开启打印机电源。如果打印机支持随插即用功能，且您已使用 USB 传输线连接打印机，则Windows新增硬件精灵会自动侦测到打印机，并显示对话框让您安装驱动程序。请按下取消，不要透过此精灵安装驱动程序。 然后依下列步骤依序完成驱动安装：
1) 将打印机随附CD- ROM 计算机的光驱中。按下「执行」(Go)：
2) 选择条码打印机产品系列
3) 点选驱动下载下的驱动连结，将档案存放到固定路径(例如“C: \ Seagull Driver)
4) 完成下载后，双击驱动进行安装，待出现Windows Printer Driver提示时，选取「我接受」，再按「下一步」
5) 指定Seagull 驱动的安装目录 (例如：C:\ Seagull) ，然后按「下一步」
6) 按一下「完成」
7) 选取「安装打印机驱动程序」，然后按「下一步」
8） 选取机型和指令集 - 以下范例以A- 2240 PPLB 为主
9） 选取打印机的连接端口，然后按「下一步」
10）输入打印机名称 (例如：Argox A- 2240 PPLB)，接着选取「不要共享这个打印机」，然后按「下一步」
11）检查显示画面上所有的数据，假如数据都正确，请按一下「结束」
将相关档案都复制到系统后，按一 下结束」
12）完成驱动程序安装后，按一下「关 闭」。此时驱动程序应已安装完毕

五、Argox A-2240指示灯故障排查

Power灯和Ready灯连续闪烁说明打印机异常。为了了解这个问题， 请观察 Power灯和 Ready灯，并参考以下解决方案：

1、LED指示灯: Power 灯和 Ready灯同时闪

可能问题	解决方案	备注
间隙检测有误	检查标签路径 ；检查标签感测器	如果您在 Windows下使用连续纸卷打印，请选择“连续纸”模式。
标签用完	更换标签纸
未安装标签	安装标签纸
卡纸	清理阻塞

2、LED指示灯: Power灯和Ready灯交替闪烁

可能问题	解决方案	备注
碳带用完	更换碳带
碳带阻塞	清理阻塞
碳带感测器错误	更换碳带感测器

3、LED指示灯: 只有 Power 灯闪烁

可能问题	解决方案	备注
串口输入/输出错误	检查波特率设定	仅针对串口
内存空间已满	增加扩充卡(闪存卡)
裁切失败或裁刀阻塞	检查裁刀，清理阻塞	仅在安装或设置裁刀时会发生
硬件错误	给敏用数码打电话

4、LED指示灯: 只有Ready 灯闪烁

可能问题	解决方案	备注
打印头太热	打印工作将暂停直到打印头 冷却到一个可接受的温度。 打印头冷却后, 打印机将自 动重新开始打印
打印头模组未关合	确认打印头模组是否有确实 关合
