SATO LM412e

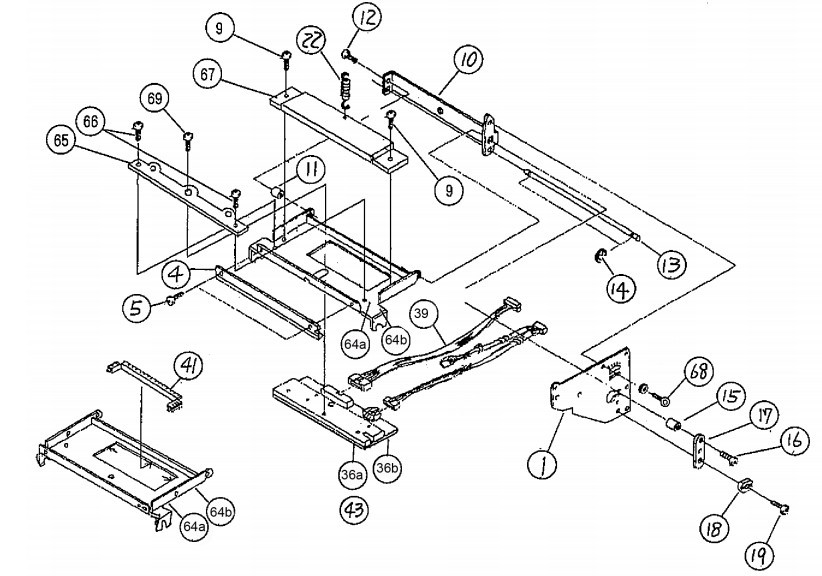

1、SATO LM412e打印头处零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 43 |
R11375000 |
LM412E（305dpi）打印头 |
| 39 |
RH1775201 |
打印头连接排线 |

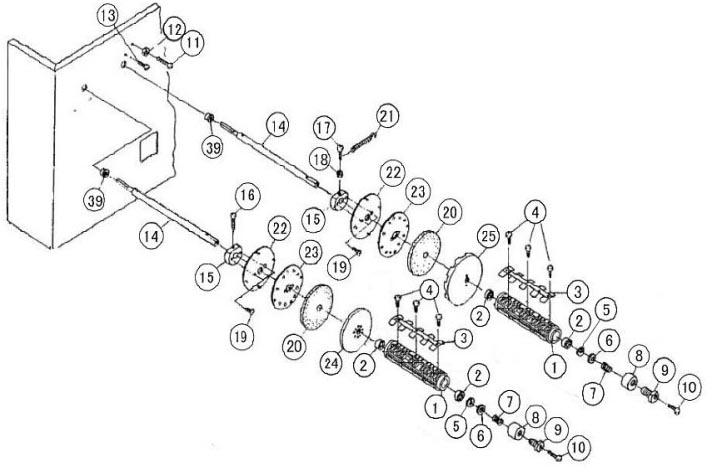

2、SATO LM412e碳带轴零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 21 |
PC0740200 |
回退弹簧 |
| 20 |
PA0680300 |
碳带轴阻尼垫圈 |
| 3 |
P00626000 |
碳带轴弹片 |
| 1 |
PE4730100 |
碳带轴 |
| 7 |
PC1730100 |
碳带弹簧 |

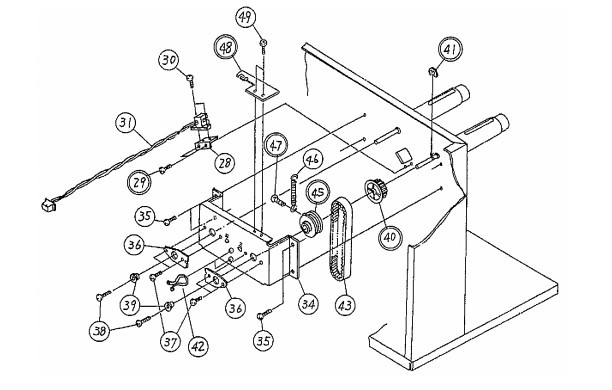

3、SATO LM412e碳带传动部分零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 43 |
PT8170064 |
同步皮带，170MXL6.4 |

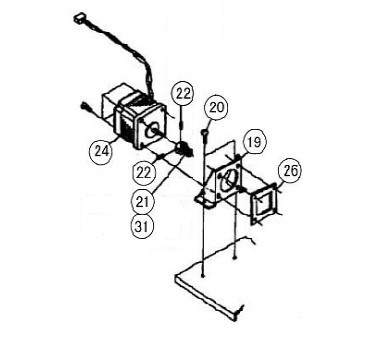

4、SATO LM412e驱动零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 24 |
K00113100 |
驱动马达 |

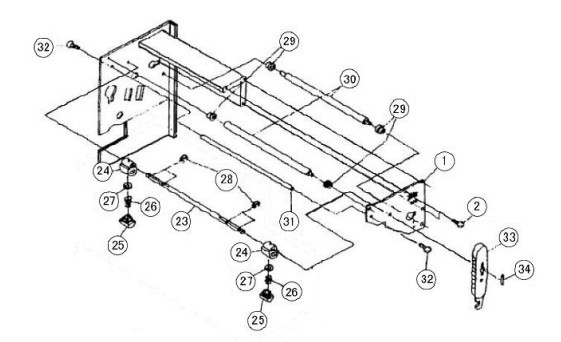

5、SATO LM412e打印头开合处零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 33 |
PR2770150 |
打印头开合手柄 |
| 26 |
PC1770200 |
打印头压力弹簧 |
| 25 |
PE1740200 |
打印头压力脚 |

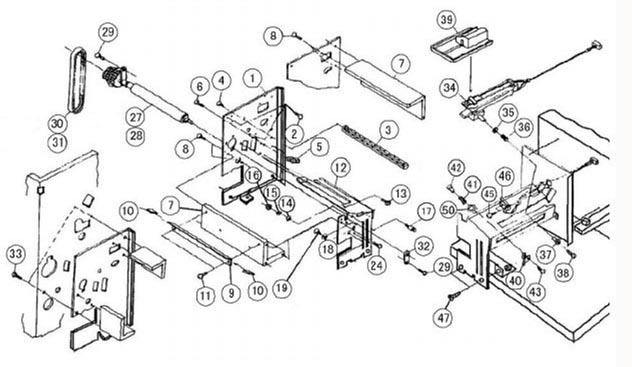

6、SATO LM412e介质路径通路零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 34 |
PR7770100 |
标签感应器 |
| 39 |
PE6770900 |
纸张导向 |
| 3 |
PE5680000 |
导向轴 |
| 28 |
R03065000 |
打印辊轴 |
| 31 |
PT8130064 |
同步皮带，130MXL6.4 |
| 46 |
RH17770800 |
打印头打开传感器 |

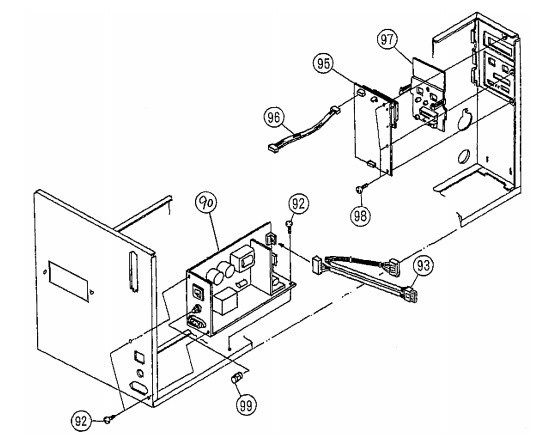

7、SATO LM412e操作面板及电源零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 97 |
PE6770600 |
显示屏，LCD板 |
| 90 |
KA500631A |
电源板 |
| 99 |
HD100401A |
保险，3.15A，250V |

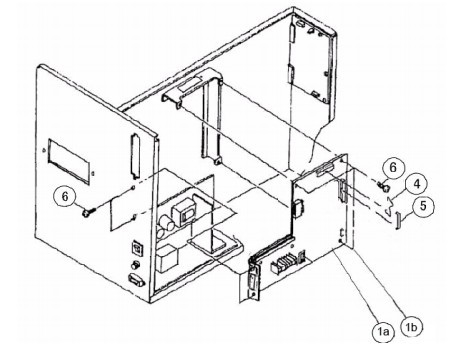

8、SATO LM412e主板零部件图
零部件图中常用易损件编号及说明：
| 图示编号 |
零件P/N号 |
零部件描述 |
| 1a |
R08667000 |
主板 |
