一、用途说明

1、此文仅适用于MINDEO条码阅读器与计算机通过USB接口进行连接的场合。

2、此文适用于有线手持式（MD2230+，MD2230AT+，MD2230ME，MD2250+，MD2250AT+，MD2250SP，MD2250DR，MD5250，MD5230）和无线（CS3260，CS3290）条码阅读器。

3、如计算机上使用的是“串口数据通信软件”进行数据接收，此时就需要将USB类型设置成“USB虚拟串口”。

4、如需要在计算机上显示出条码中包含有非ASCII码的字符（如中文），须将计算机设置成通过“串口数据通信软件”进行数据接收，同时将USB类型设置成“USB虚拟串口”。

二、USB类型的模式设置方法

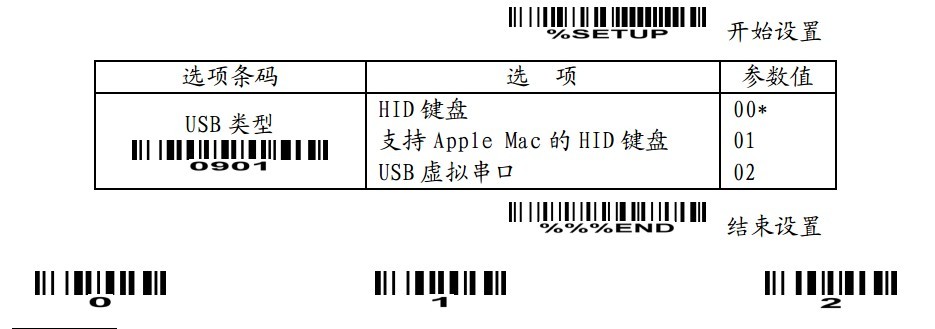

例如：将USB类型设置成“USB虚拟串口”，依次扫描以下条码完成设置。如果是无线条码扫描器，应确定手持扫描器和基座的无线通信正常。

三、USB虚拟串口驱动的安装

如果阅读器与计算机连接正确，在完成将USB类型设置成“USB虚拟串口”后，条码阅读器（或基座）会重启，此时计算机会提示要求进行USB虚拟串口驱动的安装，详细步骤如下，一旦驱动安装成功，以后的使用中，计算机就会自动识别USB虚拟串口，无需再次安装。

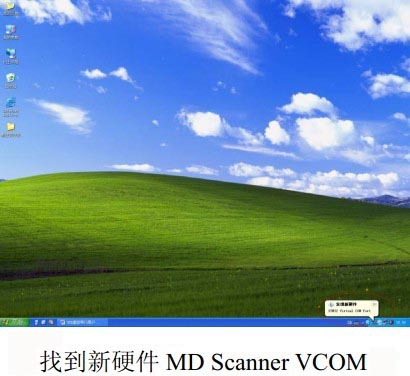

1、当阅读器与计算机连接正确，（如是无线条码阅读器，应保证手持扫描器与基座无线通信正常），当按第二部分内容依次扫描条码设置成功那个后，经过几秒钟，计算机系统会弹出一个提示窗口，如下图：

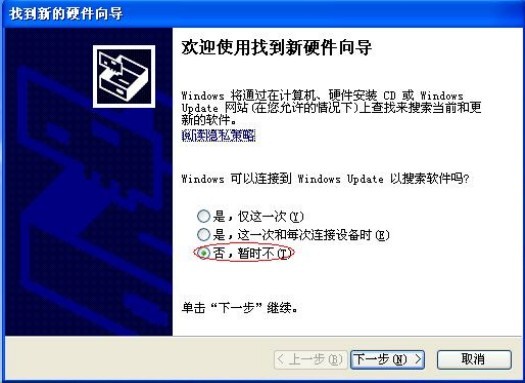

2、在弹出的“找到新的硬件向导”对话框，如下图，选择“否，暂时不”，然后选择“下一步”。

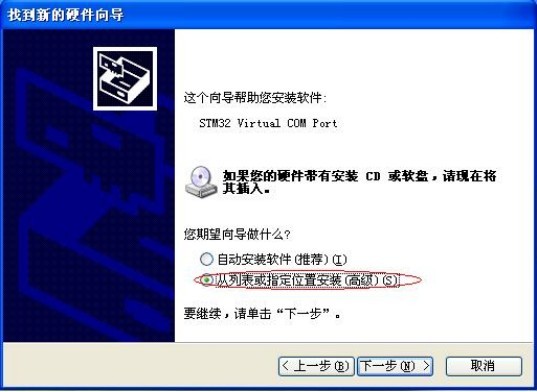

3、选择“从列表或指定位置安装（高级）”，如下图，点击“下一步”。

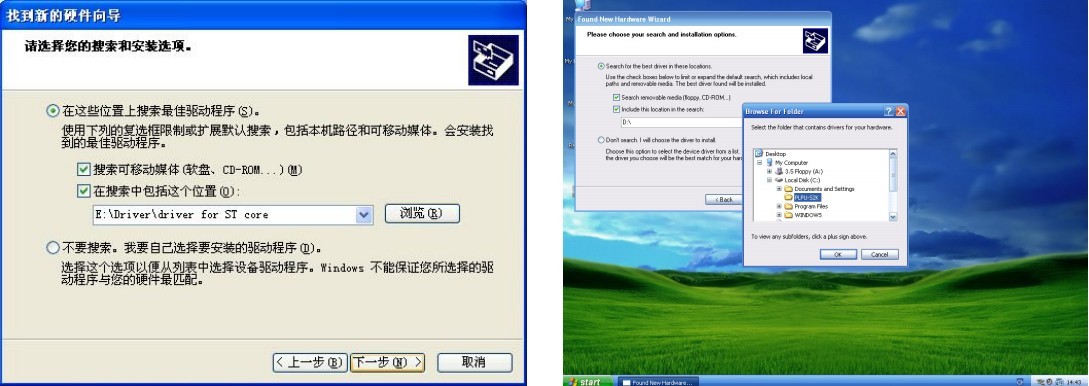

4、选择“在搜索中包括这个位置”，然后点“浏览”，选择放置驱动程序文件（.inf）的路径（驱动程序下载地址：http://www.chongshang.com.cn/news/view.asp?id=585），点击"OK"，然后点击“下一步”，如下图。

5、安装完成后点击“完成”，有时安装过程需要重复依次步骤1到5。

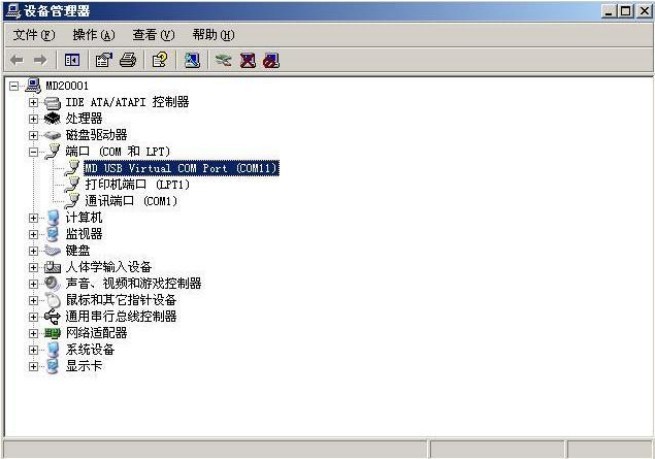

6、从Windows的开始——设置——控制面板——系统——硬件——设备管理器，检查安装是否成功。如成功，虚拟串口的驱动名称是"MD USB Virtual COM Port（COM11）"，使用的是COM11。

四、测试虚拟串口

1、查看虚拟串口使用的串口号，以本机为例，使用的是COM11。

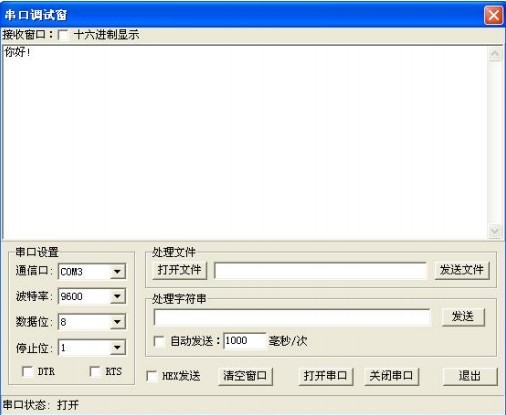

2、打开一个串口调试软件“串口调试窗”，选择通信口为COM11，波特率9600，数据位8，停止位1。

3、条码阅读器扫描条码的结果，会通过USB电缆线传输显示在“串口调试窗”的显示框中，可以显示非ASCII字符，如中文字符。注意也可以使用WINDOWS自带的超级终端进行串口通讯测试，或其它串口调试软件。
