具体方法如下：
1、通过串口线把PC与IF2相连接，IF2串口定义如下：
| 针脚 |
定义 |
| 1 |
NC |
| 2 |
Receive data (RXD) |
| 3 |
Transmit data (TXD) |
| 4 |
NC |
| 5 |
Signal ground |
| 6 |
NC |
| 7 |
Request to send (RTS) Low |
| 8 |
Clear to send (CTS) Low |
| 9 |
NC |
2、PC上打开一个超级终端程序或者串口通讯工具，然后设置相应的串口通讯参数：波特率：115200，数据位：8，奇偶校验：无，停止位：1，流控制：无

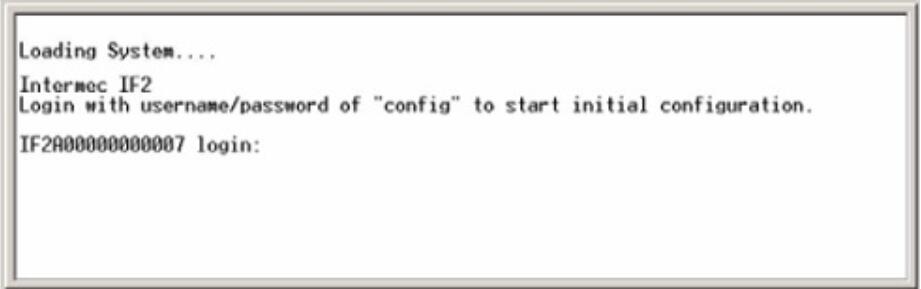

3、IF2连接电源后，启动后，超级终端上会显示出IP2的启动信息，几分钟后，会显示出登陆信息，如下图所示：

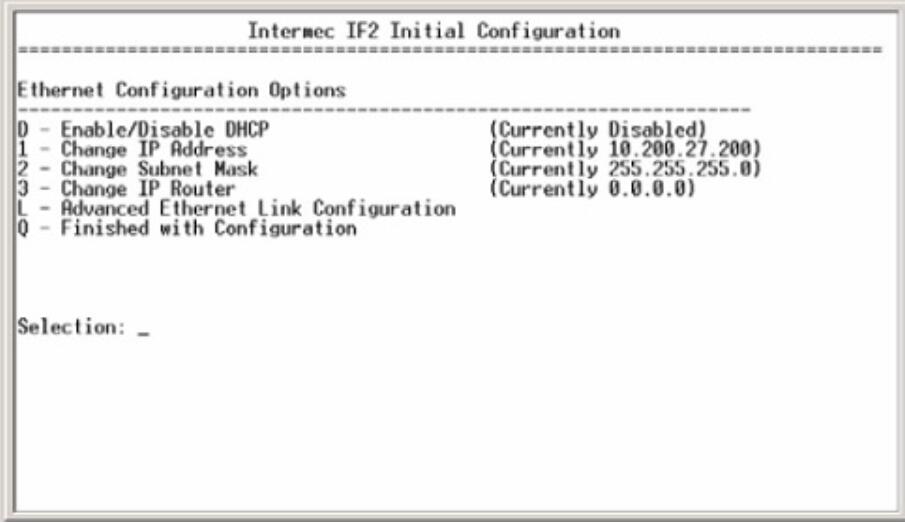

4、输入：config，按回车，再输入：config，按回车，就会显示出IP2的初始化配置信息，如下图所示：

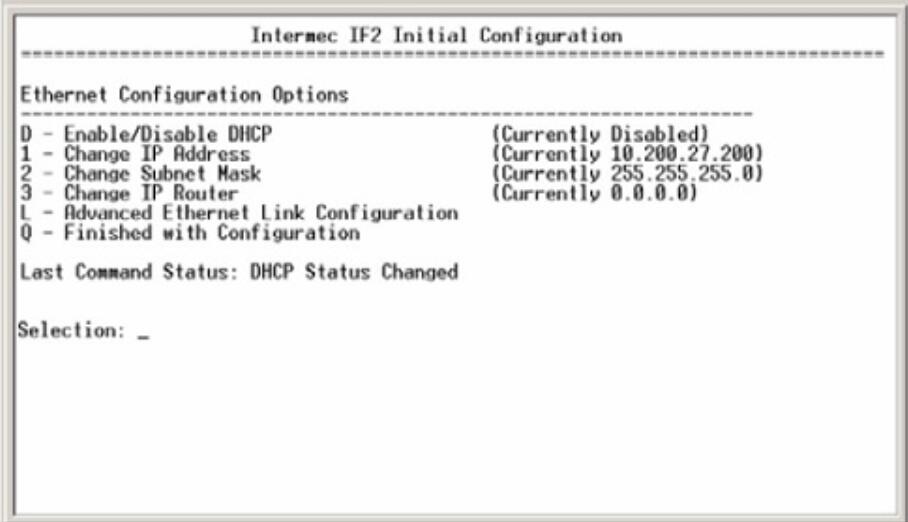

5、如果DHCP被打开了，按D键，DHCP将被关闭，Ethernet configuration options信息如下：
6、按1键，然后输入要设置的IP地址
7、按回车后，初始IP地址就设置好了
8、如果要设置子网掩码，按2键，如果要设置网关，按3键
9、按Q键，退出配置屏幕
