Motorola Symbol MS4404为极其狭小的空间和需要固定安装的环境提供了高性能一维和二维条码扫描、图像采集及直接部件打标（DPM）读取功能。作为目前市场上体积最小的电荷耦合器件（CCD）成像产品之一，Symbol MS4404非常适用于比较狭小的空间（如机场入口处的检入亭、柜台空间非常有限的销售点（POS）、空间宝贵的制造单元、临床诊断设备以及作为独立设备等）。这款小型的即插即用设备非常易于安装，可以快捷地集成到您现有的环境中。

Symbol MS4404提供了一系列丰富的功能，可实现出色的数据采集性能。双聚焦系统提供了更大的景深以适应各类条码密度，具有最大的解码范围以及满足各类应用需求的灵活性。所支持的条码密度从5mil到100mil不等，从而增强了采集各类条码的能力。借助集成的条码解码功能，无需开发复杂的解码算法，因此简化了将该产品集成到您的应用环境中所需的工作。在任何照明条件下（无论是明亮的日照还是全黑环境），内置照明功能均能确保条码、图像和标记读取所需的亮度条件，因而能够实现精确采集和可靠操作。如果采用投射模式，Symbol MS4404将处于非激活状态，只有在检测到移动后才会被激活。该成像仪能够由外部信号触发，可被用于生产线中。

无论用户是谁（您的员工或是使用自动查询机的客户），Symbol MS4404所提供的功能均可帮助其方便地采集条码。全向扫描模式使用户无需精确对准要扫描的物品。清晰的瞄准框可让用户清楚地看到要采集的区域，能够确保每次都实现精确采集。提示音和LED指示灯（可通过双向主机通信进行编程），能够提示用户数据已准确采集。

Symbol MS4404有三款型号的产品：MS4404:读取一维和二维条码；MS4404HD:读取一维和二维条码，包括高密度二维矩阵代码和图像采集；MS4404DPM：读取直接部件打标条码。

Symbol MS4404特性:
1、结构紧凑
在空间有限的环境（如查询机、收款机和临床诊断设备），依然能够进行条码数据和图像的采集。
2、容易安装
可迅速集成到您的环境中。
3、1D 和 2D 条形码读取
在多种环境下采集条形码。
4、多个应用支持
通过灵活性降低费用。
5、能够读取多种DPM 标印
增强了高质量处理，改进了终生保修产品的可追踪性。
6、全向采集模式
使定位条形码的需求降到最低，确保了快速、准确的数据采集。
7、即插即用安装
降低了开发时间和集成成本。它包括出射窗口、集成蜂鸣器和常用接口。
8、直观的瞄准功能
投射框架瞄准模式，使用户能够在现场准确瞄准。
9、内置的 LED 照度
可适应任何照明环境，从完全黑暗到明亮的日光。
10、智能双焦点系统
提供最大的解码范围，以实现最大的灵活性。
11、通过简单串行接口（SSI）控制提供真正的 RS232 接口。

Symbol MS4404详细参数：
物理参数
尺寸:25.14 毫米高x 48.51 毫米宽x 55.37 毫米长
重量:51.03 克
接口：9针male D-sub端子，支持所有接口

性能参数
视域：水平：33.2°；垂直：24.5°
光学分辨率（灰度）：640（水平）×480（垂直）像素
旋转视角：360°
倾斜视角：与法线成±60°角
偏移视觉公差：与法线成±50°角
窗口前焦距：近端：127毫米；远端：229毫米
聚焦元件（VLD）：650nm ±5nm
照明元件（LED）：635nm ±20nm
接口：True RS-232
码型：UPC/EAN、Code128、UCC.EAN 128、 Code 39、Codabar (NW7)、Interleaved 2 of 5、Discrete 2 of 5、Code 93、MSI、MaxiCode、PDF417、DataMatrix、QRCode、U.S.Postnet、U.S.Planet、UL Postal、Japan Postal
DPM标记：机打标识使用的数据矩阵标记、激光蚀刻标识、多种基片（包括金属、塑料或玻璃）的戳记或浇铸标识
图像文件格式：BMP、TIFF、JPG
可编程模式：电源模式、触发器模式、蜂鸣器音调、会话时间、焦点控制、摄像头控制、图像控制

使用环境
环境光抗扰度：全暗到96900lux
工作温度:-20°C 至50°C
储存温度:-40°C 至70°C
湿度:相对湿度5% 至95%，无冷凝
抗震：设备可承受多次从76厘米高度跌落到混凝土地面的冲击

电源
输入电压：4.5到13.2VDC
输入电流：标准260mA

Symbol MS4404“近端”解码区域：

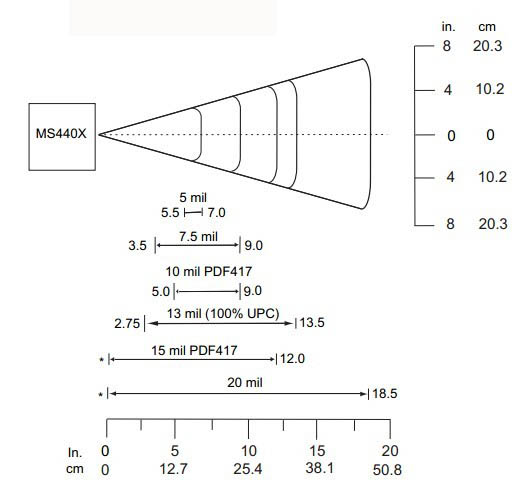

Symbol MS4404“远端”解码区域：


Symbol MS4404DPM/HD“近端”解码区域：


Symbol MS4404DPM/HD“远端”解码区域：
